村田超聲波傳感器的基本使用方法
本文說明為了讓超聲波傳感器有效地接收和發射而使用的外殼和安裝注意事項。
注意事項
①不妨礙傳感器振動
將傳感器嵌入外殼內使用時，請?jiān)趥鞲衅髦車孟鹉z或海綿等不影響傳感器振動的彈性材料覆蓋。請選擇隨溫度變化而發生的剛性變化較少的材料。
②抑制余響
請確保傳感器的振動不會傳遞到基板或外殼上。如果振動傳遞到基板或外殼，即使傳感器的余響收斂后，外殼也會振動，使余響時間變長。
③不妨礙超聲波的發射
請將傳感器斜面（頂部表面）上部和方向性范圍作為開放空間。
超聲波傳感器在空氣中傳播。如果在頂部或方向性范圍內有外殼，則外殼會反射，從而難以正確測量到物體的距離。
好的例子和壞的例子
下圖顯示了發射接收分離型的好例子和壞例子。
（也適用于發射接收兼用型。）

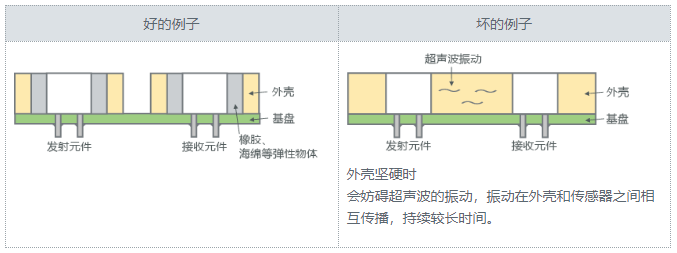

配置在同一基板上

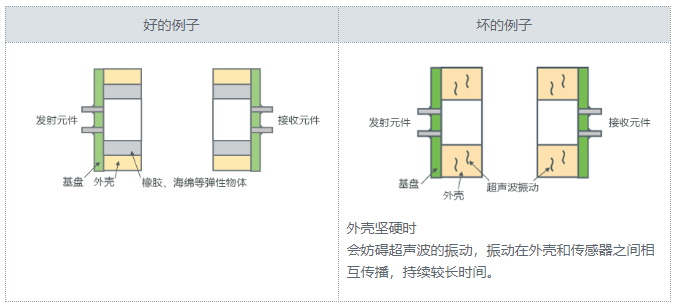

配置在不同基板上
