村田貼片式安規電容：輕薄化引領行業的潮流
本次筆者要為大家介紹的主角是總部位于日本古都---京都的株式會社村田制作所，是全球舉足輕重的電子元器件廠商，年?duì)I業收入超過100億美金。
村田生產多個品種的電子元器件，深刻影響著當今消費電子市場的總體市場格局。比如，村田主打的陶瓷濾波器、振蕩子以及振動傳感器的市場占有率處于全球領先地位，另外多層陶瓷電容（MLCC）也占全球約40%的市場份額。
今時今日，即便是做到如此的體量和規模，村田也從未停止過創新的步伐，頻繁布局新領域和研發新產品的動作持續不斷。
去年TDK一口氣取消7億支MLCC訂單，同時為了進一步聚焦在汽車和工業市場，全面撤離了低附加值的消費級MLCC，把產線、技術和精力全力轉向到高毛利率的車規級MLCC產品。
無獨有偶，村田為實現“中期構想2018”中的經營目標（銷售額5~10%的增長率，營業利潤20%以上，同時新商品的目標銷售額要占到整體銷售的40%），近年來除了在其所擅長的移動通信市場提供更高附加值的產品之外，還提前卡位汽車、IOT、醫療保健等新興市場，以電子行業創新者的姿態，磨練精湛技藝，研發獨特產品來引領市場新潮流。
安規電容一直都是陶瓷電容旗下的一個細分門類，但業內也好久沒有這個市場的情報更新了。而就在近期，在鮮有人提及的安規電容市場，村田顛覆性的推出創新型產品---業內首款貼片型Y1安規電容，這款貼片產品非常吻合工業市場對于安規電容小型化、薄型化和高效低能耗的特殊需求。同時，該產品對于家電、AV設備、LED照明和1U機架式設備等消費電子產品的進一步薄型化可謂貢獻巨大。
今天我們就來特別說一說村田公司最新研發出的Y1貼片安規電容。
安規電容市場尷尬的發展現狀
元器件圈內人士都知道，安規電容主要以消除商用AC電源線上疊加的噪聲為目的，配置在電源線輸入側。安規電容由X電容和Y電容一起組成，在電路當中起到電源濾波的作用，分別對共模、差模干擾起濾波作用。
目前安規電容主要以插腳型為主，這使得從基板面貼裝時的高度構成難題，設備的薄型化和部件的布局也因此而受到制約。同時也給設備內部的空間布局帶來了困難。而各大廠商對安規電容新產品的研發也沒有停止，比如EPCOS和村田。總體來看，安規電容“應用范圍有限但不可或缺，用量不大但行業內巨頭企業對此的投入不減”為現狀。
插腳型安規電容，由于要進行穿孔安裝，會使得引線外露在基板的背面。而安全規格認證，則又要求在該外露引線和設備的金屬部分之間必須確保一定長度的絕緣距離，以防止短路。因此這些矛盾之處，會給設備內部的空間布局帶來重重困難。部分廠商雖然可以實現貼片化，但是受到容量，電壓，絕緣強度等影響，業內尚無法達到Y(jié)1的安全級別。
市場亟需創新型的產品，來打破目前這一潭死水的尷尬現狀。
安規電容片式化戳中市場痛點
無論是終端整機還是其上游元器件，市場對其薄型化和小型化的需求越來越強烈。

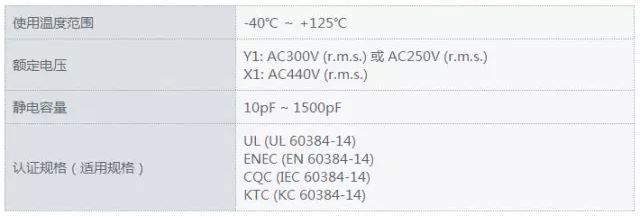

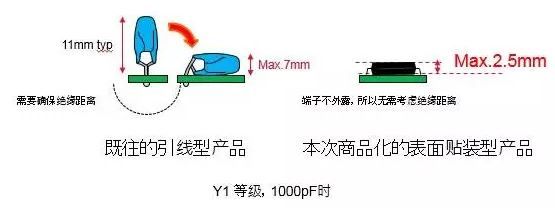

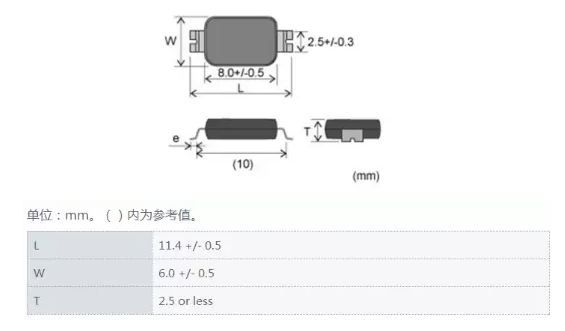

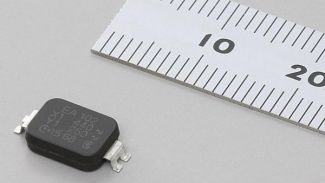

這一需求戳準安規電容的痛處，而村田近期推出的表面貼裝型Y1安規電容是業界首款貼片型安規電容，它采用在圓板型陶瓷介電質上安裝板狀端子并進行樹脂壓膜，將插腳產品所產生的端子部分厚度抑制到極限，實現了小于2.5mm的安裝高度。
此外，該產品還使得回流面貼裝成為可能，不再需要基板背面確保絕緣距離，給終端產品的薄型化和部件布局合理性提供了無限可能。
站在應用的角度，村田這種貼片安規電容會逐步取代目前普遍使用的插腳安規電容。行業內也正在醞釀著這樣一種趨勢，不過還需要時間來沉淀。
據穎特新老司機了解，村田研發此款產品，初衷是想在白色家電、AV設備市場給予客戶更加節省空間的產品緊湊設計。目前村田的工程師正在積極開發、拓展開關電源類客戶，這些開關電源成品最終都被應用于白電家電，AV設備等最終消費市場。 此外有一些LED照明領域的客戶由于對小型且低厚度的產品有需求，而村田產品的薄型化設計正好符合這一要求，因此興趣較濃厚。
未來趨勢：小型化，片式化
未來幾年，電子整機將更加趨向數字化、高頻化、多功能化和便攜式。安規電容集成電路的集成度和功能將進一步提高，整機的線路進一步簡化。
為適應這一變化，安規電容小型化、片式化必須要加快步伐。村田正在引領安規電容貼片化趨勢，接下來就是村田為行業提供創新型產品和整體解決方案的時候了。
據了解，村田在泰國和臺灣的工廠都已開始批量生產這種貼片安規電容，相信在不久的將來，貼片安規電容的輕薄化必將是不可阻擋的潮流。
