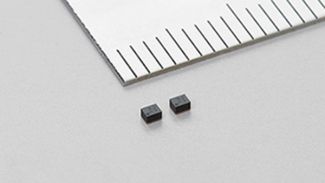

村田推IHP SAW濾波器新品，性能比肩BAW濾波器
日本村田目前新品IHP SAW 也就是所謂的incredible high performance（辣眼睛） SAW，坊間稱之為超級SAW。第一次看到這個名稱的時候真的忍不住驚了一呆，感嘆下難得的直白。這里借Murata的宣傳文檔跟大家一起了解一下。
無線通信終端中包含有射頻濾波器，其頻率范圍從800到2500MHz。目前最廣泛應用的射頻濾波器是聲表濾波器（通常簡稱SAW，是一種用石英、鈮酸鋰或釬鈦酸鉛等壓電晶體為基片，在其表面拋光后在上面蒸發一層金屬膜，通過光刻工藝制成兩組具有能量轉換功能的交叉指型的金屬電極。分別稱為輸入叉指換能器和輸出叉指換能器。當輸入叉指換能器接上交流電壓信號時，壓電晶體基片的表面就產生振動，并激發出與外加信號同頻率的聲波，此聲波主要沿著基片的表面的與叉指電極升起的方向傳播，故稱為聲表面濾波，其中一個方向的聲波被除數吸聲材料吸收，別一方向的聲波則傳送到輸出叉指換能器，被轉換為電信號輸出）。
近些年我們也看到了越來越多的BAW濾波器的應用，(不同于SAW濾波器，BAW濾波器內的聲波垂直傳播。對使用石英晶體作為基板的BAW諧振器來說，貼嵌于石英基板頂、底兩側的金屬對聲波實施激勵，使聲波從頂部表面反彈至底部，以形成駐聲波。而板坯厚度和電極質量決定了共振頻率。在BAW濾波器大顯身手的高頻，其壓電層的厚度必須在幾微米量級，因此，要在載體基板上采用薄膜沉積和微機械加工技術實現諧振器結構) 。在某些實現難度較高的頻段，BAW技術具有SAW所難以企及的Q值及帶寬特性。
村田制作所最新開發的新型SAW濾波器的令人難以置信的高性能，Murata稱之為IHP SAW濾波器，它克服了傳統的SAW濾波器的缺點，并達到了優于BAW濾波器的性能。在這篇文章中，Murata介紹了新型的IHP SAW濾波器。
1. SAW濾波器的現狀及面臨的挑戰
射頻濾波器廣泛應用于射頻終端的收發鏈路中，允許特定頻率或頻帶的信號通過，同時濾除不需要的干擾或雜散信號。由若干個諧振單元所組成，以不同的電路形式連接起來（如圖1就是一個典型的梯形電路），提供具有一定帶寬的濾波電路。

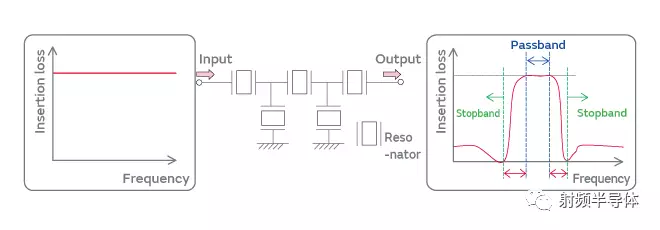

圖1．RF濾波器（梯形電路）說明圖
在射頻濾波器中，一個重要的特性是過渡帶的陡峭程度，即在濾波器帶通特性中處于通帶和阻帶之間的曲線。在通帶和阻帶之間的其過渡帶寬（如圖1中的紅色箭頭所示）如果過窄，會大大增加濾波器的設計難度。為了提高過渡帶的陡度，組成濾波器的諧振器之間的連接電路設計是很重要的，但諧振單元本身的特性（質量因數或Q值）也是關鍵因素。為了滿足這些高難度頻段的濾波器設計要求，各廠家一直在努力提高諧振單元的Q值；趩尉弘奓iTaO3基板的SAW器件已廣泛應用于射頻濾波器。該濾波器具有叉指換能器，安裝在壓電基板的表面。由IDT激發的表面聲波的共振特性決定了射頻濾波器的特征頻帶（圖2）。

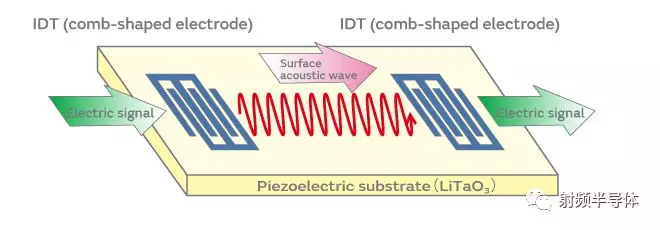

圖2．聲表面波元件
市場上另一種常見的新型射頻濾波器是體聲波濾波器BAW. 不同于SAW濾波器，BAW濾波器內的聲波垂直傳播。對使用石英晶體作為基板的BAW諧振器來說，貼嵌于石英基板頂、底兩側的金屬對聲波實施激勵，使聲波從頂部表面反彈至底部，以形成駐聲波。而板坯厚度和電極質量決定了共振頻率。雖然BAW的生產復雜程度較高，但是它能夠提供更高的Q值，提供更狹窄的過渡頻帶。
在這樣的背景之下，Murata公司成功地研發出了新的IHP SAW技術，克服了傳統SAW的一些弱勢。新的IHP SAW能夠獲得接近甚至優于BAW的性能，同時擁有更好的溫度特性。
2. IHP SAW的特征
IHP SAW是具有以下幾個特點的SAW濾波器： (1) 高Q值, (2) 低頻率溫度系數（TCF）和 (3) 良好的散熱性
(1) 高Q值
IHP SAW具有高Q值的特性，這種濾波器采用了一種新的結構，使表面聲波的能量聚焦在襯底表面上，從而使波在襯底上的無損耗傳播。在1.9GHz頻段，諧振單元Q值的峰值Qmax達到3000以上，而傳統SAW濾波器的諧振單元Qmax在1000左右。
圖3是一個IHP SAW濾波器的實例，設計頻段是Band25,傳統認為這是最難處理的頻段。實測數據較為令人滿意，Tx頻段的插損典型值為1.5dB, Rx頻段插損典型值約2.1dB;隔離度的典型值為Tx 頻段57dB， Rx 頻段59dB；這已經達到了完全可以滿足設計需要的程度。

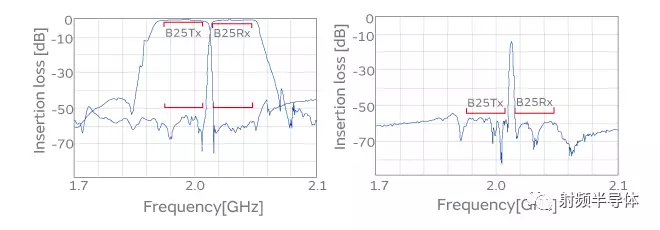

3．I.H.P.SAW Band25DPX（左圖：傳導特性，右圖：絕緣特性）
(2) 低頻率溫度系數（TCF）
IHP SAW濾波器可以改善頻率溫度系數TCF，該濾波器通過同時控制基板的線性膨脹系數和聲音的速度，達到令人滿意的溫度特性。圖4顯示了濾波器的特性，當溫度從35°C 到+ 85°C.傳統的SAW濾波器在TCF具有一個非常大的轉變，約40 ppm /°C，而IHP SAW濾波器可以表現出一種改進的TCF特性，達到約±8 ppm /°C或更低。TCF改進了約30 ppm /°C，通過適當設計的基板結構可以進一步提高到0 ppm /°C。

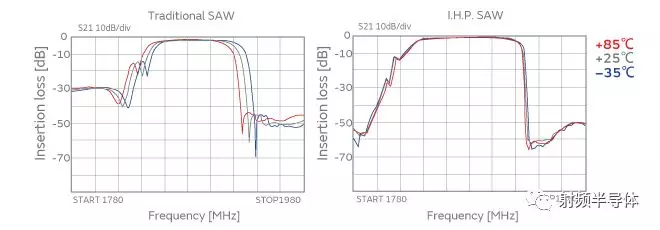

圖4. 溫度變化時的濾波器波形（藍色：-35℃，黑色：+25℃，紅色：+85℃）
IHP SAW的 TCF特性也優于BAW濾波器，常見的BAW濾波器TCF的范圍是20-30 ppm /°C。因此IHP SAW濾波器可以實現比在BAW濾波器更好的TCF特性。
(3) 良好的散熱性
IHPSAW 濾波器也表現出良好的散熱特性，當有高功率電信號的輸入時，IDT產生熱量。輸入更強烈的信號會產生更多的熱量，這可能導致設備故障，包括電極故障。而IHP SAW濾波器可以將電極產生的熱量高效低消散到基板上，從而降低了溫度的升高，比傳統的SAW濾波器低將近一半。低TCF和更好的散熱特性，保證了SAW濾波器在高溫下頻響穩定性。
3. 未來可期
IHPSAW濾波器在從800M到2.5GHz這樣的寬頻帶內都可以表現出優秀的性能，在近期的研究中我們也驗證過3.5GHz的性能，該頻段也被認為是傳統SAW濾波器難以企及的高頻帶（Q值對比曲線如圖5）。移動終端向高速通信工具的演進是未來發展的必然之路。IHP SAW濾波器產品也是應對下一代通信終端所帶來的挑戰的潛在選擇。

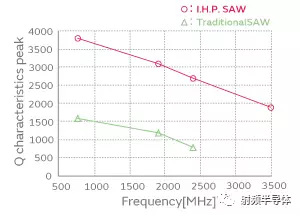

圖5．I.H.P.SAW與以往SAW的Q值特性比較
IHP SAW濾波器另一個特征是帶寬調整的自由度。IHP SAW濾波器允許設計者選擇他們想要的任何帶寬。除此之外，該IHP SAW濾波器可用于濾波器小型化的要求, 與傳統的SAW濾波器相比，上述三個特性將有助于器件的小型化。隨著移動終端上可用尺寸的縮小，對射頻器件的尺寸也提出了越來越高的要求。在這種前提下，IHP SAW濾波器是一種能夠提供尺寸優勢的理想產品。
