新唐直流無刷馬達方案
方案簡介
本方案使用NuMicro® N76E003作為系統主芯片，搭配新唐NCT3605閘級驅動器實現閉回路控制的直流無刷馬達(Brushless DC, BLDC)系統。

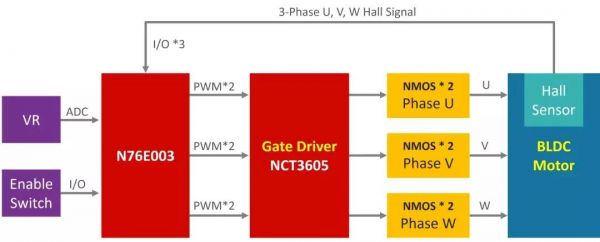

直流無刷馬達控制方案采用N76E003單片機作為主控芯片，透過6信道的PWM功能，產生三個相位(U, V, W)的占空比訊號至閘極驅動器，再透過閘級驅動器控制MOS以驅動馬達旋轉。系統會先使用ADC采樣可變電阻的電壓決定目標轉速，再經由馬達內部的傳感器回授霍爾訊號計算實際轉速，透過閉回路控制的回授補償，即使負載大小改變也能快速修正回目標轉速。
N76E003是基于1T高效能8051核心的8位單片機，最高速度可運行至16 MHz，2.4 V至5.5 V寬電壓范圍輸入，不須外掛LDO。N76E003內建18 K字節Flash(APROM及LDROM共享，LDROM最大可設定至4 K字節)、256字節RAM以及768字節XRAM。N76E003具有豐富外設，4組16位Timer、看門狗定時器(WDT)、喚醒定時器(WKT)、2組UART、1組SPI、1組I2C、3組互補雙信道/6組單信道輸出PWM以及8組12位的ADC。
方案特色
👍 NuMicro® 1T 8051系列微控制器，最高可運行至16 MHz
👍 2.4V至5.5V寬電壓范圍輸入，不須外掛LDO
👍 支持6組單信道/3組互補模式 PWM，控制三相馬達
👍 支持8組12位ADC，提供高精度的可變電阻電壓采樣
👍 閉回路控制系統，在外部負載大小改變時能夠自動修正回目標轉速
👍 閘級驅動器NCT3605具有保護功能，能夠防止MOS上下臂同時導通
