N76E003的學習之路(二)
最近一直在想N76E003和STM8M003的對比情況,在網上找了不少資料,看了不少文檔,具體總結如下:
STM8S003F3P6:一共20個腳,最多支持16個GPIO,支持16個外部中斷;2個16位定時器[TIM1/TIM2],最多可以輸出3路PWM信號;5個ADC通道,支持SPI/I2C/UART;8KBYTE FLASH,1K RAM,128 BYTE EEPROM;還有內置16M 高速振蕩器,WDG等等。

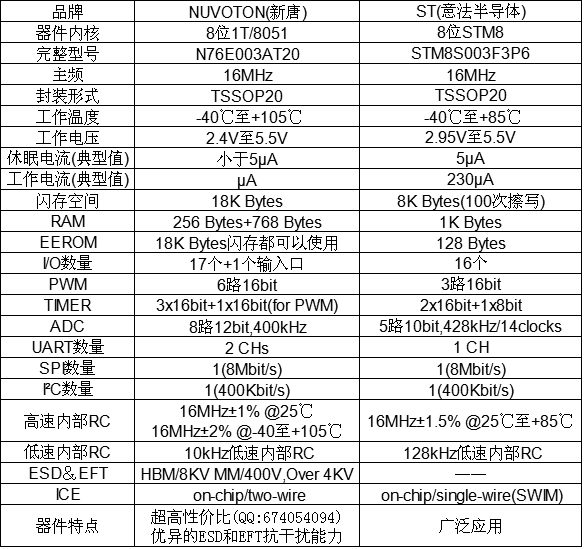

單從器件的性能上來看:新唐的N76E003AT20相比之下更具備經典的優勢:
• 1T/8051 :1T超值單片機,8051我們更熟悉的經典內核;
• 18KB Flash ROM:優于8KB Flash,而且18KB的閃存空間,全部都可以作為資料存儲空間應用;
• 1024B SRAM ;
• 17個+1個輸入口:優于最多支持16個GPIO;
• 2*UART, I2C ,SPI :優于SPI/I2C/UART(多一個UART);
• 8ch of 12bit ADC :優于5通道10bit ADC ;
• 6ch of individual duty PWM :優于3路PWM輸出;
• 10KHz LIRC for WDT reset / WKT ;
• 16MHz HIRC ±1% Room temp. ±2% full condition;
• -40~105 ℃ 溫度范圍更寬;
• 2.4V至5.5V更寬的供電電壓范圍;
• TSSOP20 / QFN20;
• ESD&EFT:HBM/8KV MM/400V,Over 4KV,優異的ESD和EFT,抗干擾和ESD防護能力;

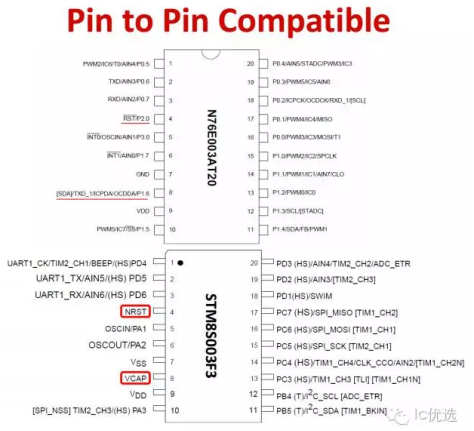

一.N76E003 和STM8S003F3 的管腳圖對比
不過標注的地方要注意一下,比如8腳和4腳。

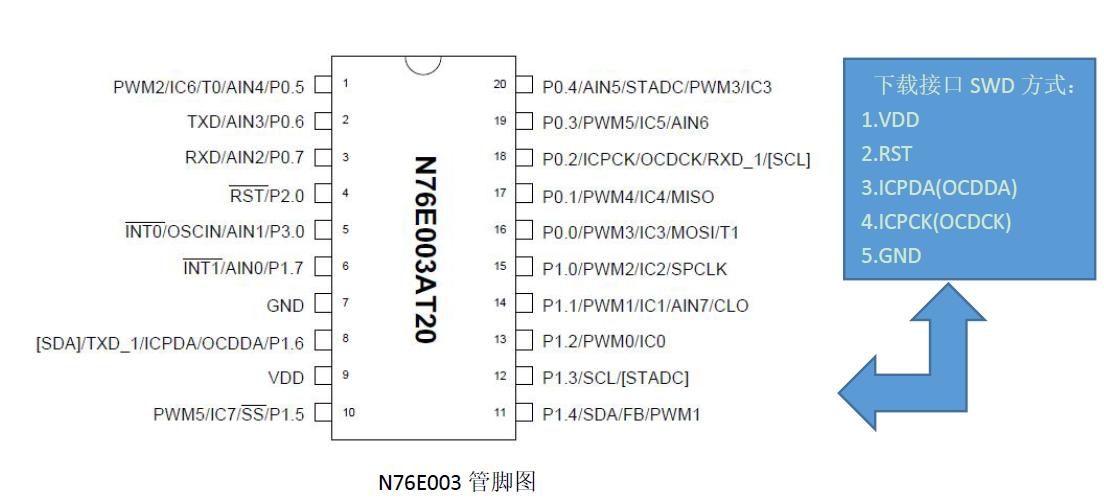

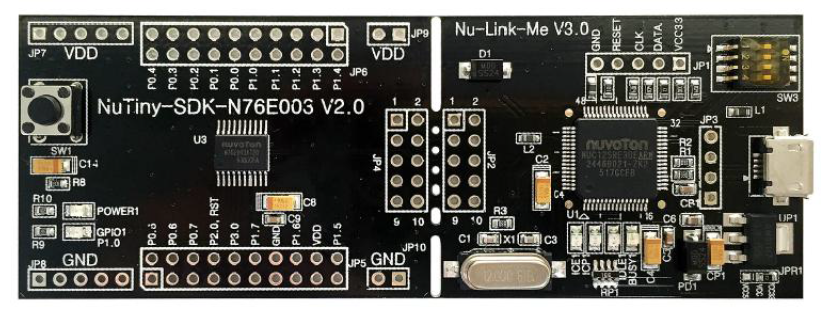

N76E003 的開發板

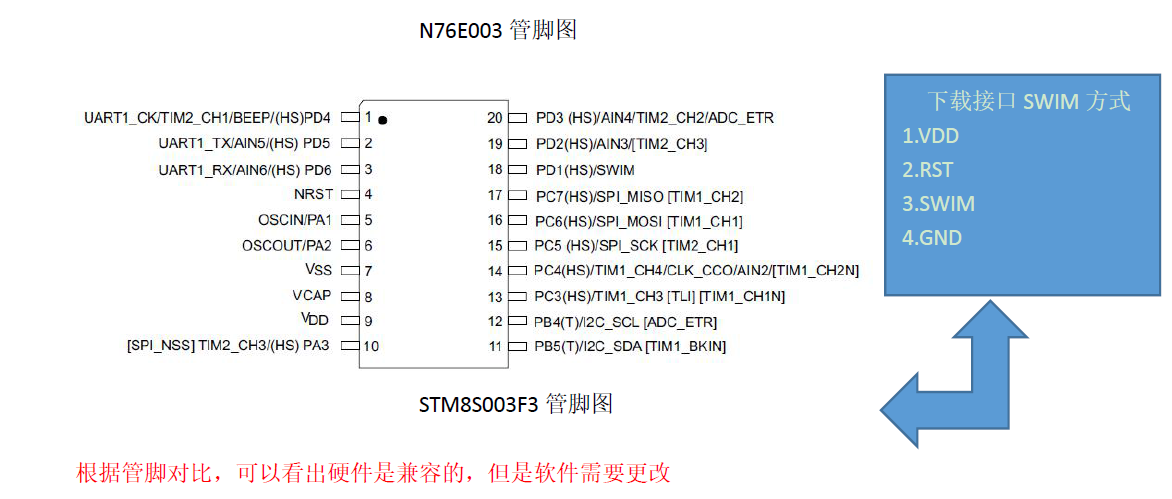

STM8S003 的開發板

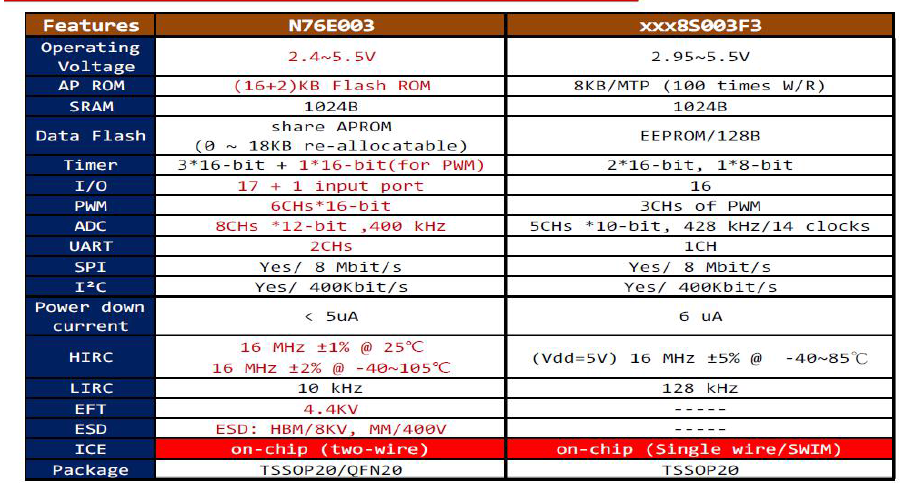

二.N76E003 和STM8S003F3 的特性對比
關于一些引腳符號,在這里有一些說明:
VDD:D=device 表示器件的意思, 即器件內部的工作電壓;VCC:C=circuit 表示電路的意思, 即接入電路的電壓;VSS:S=series 表示公共連接的意思,通常指電路公共接地端電壓;GND(Ground)代表地線或0線.GND就是公共端的意思,也可以說是地,但這個地并不是真正意義上的地。是出于應用而假設的一個地,對于電源來說,它就是一個電源的負極。它與大地是不同的。有時候需要將它與大地連接,有時候也不需要,視具體情況而定。
STM8 MCU有四種相對獨立的供電電源:
VDD/VSS:主電源(3V到5.5V)
VDDIO/VSSIO:I/O口供電電源(3V到5.5V)
VDDA/VSSA:模擬部分供電電源
VREF+/VREF-:ADC參考電源

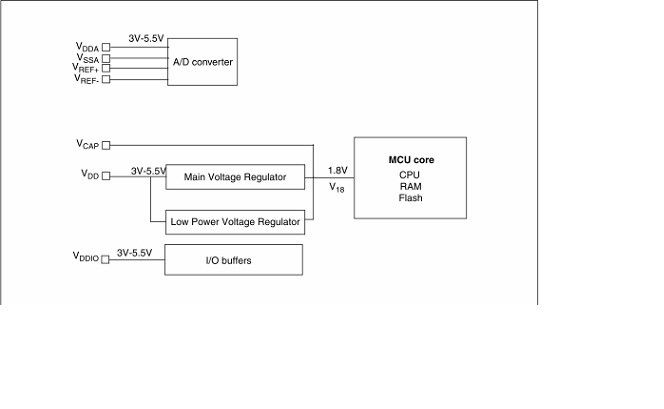

VDD/VSS引腳用于給內部主電壓調節器(MVR)和內部低功耗電壓(LPVR)調節器供電。這兩個調節器的輸出連接在一起,向MCU的核(CPU,F(xiàn)LASH和RAM)提供1.8V電源(V18)。
在低功耗模式下,系統會將供電電源從MVR自動切換到LPVR以減少電流消耗。
為穩定MVR,在VCAP引腳必須連接一個電容。該電容應該擁有較低的等效串聯電阻值(ESR),電容最小的推薦容值為470nF。
根據封裝的大小,可能有一對或兩對特定的VDDIO/VSSIO來給I/O供電。
VDDA/VSSA和VREF+/VREF-都和ADC模塊相連接。
