智能家居參考設計方案 – 彩屏溫控器
傳統的溫控器由于功能簡單，以低價的單色屏為主，但隨著彩色顯示應用產品增加，彩屏產量擴增，價格逐漸趨近平民化，進而快速帶動溫控器顯示屏幕升級。透過彩色液晶顯示可讓溫度、天氣與濕度等狀態顯示更具親和力，且能做出更多互動功能，包含定時開關、設定等等，效果令人驚艷。

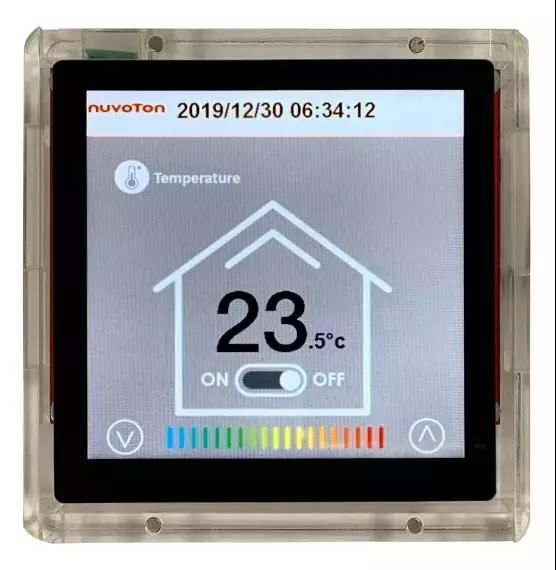

新唐科技新推出一套完整的參考設計解決方案，除了可應用于智能家居溫控器，也可應用于其他小尺寸顯示需求的設備如智能家電、儀表顯示等。參考設計方案硬件采用圖形控制系列產品N9H20微處理器，內建32 MB SDRAM內存，減少硬件的設計門坎 ，除了電路設計簡單，縮小PCB面積，因采用內建DRAM且搭配LQFP封裝，減少外部訊號干擾，容易加工及反修，并輕松通過EMC測試，再配合上支持電容觸碰的480x480 IPS彩屏，即能完美滿足使用者的需求

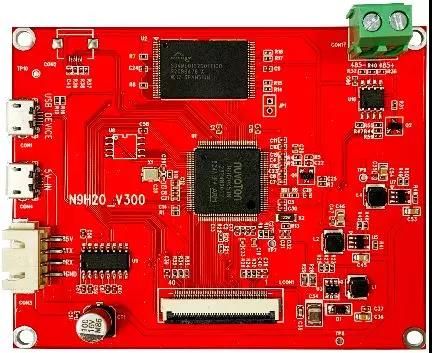

本方案提供完整的硬件設計，包含電路原理圖、RS485相關電路、PCB布局文檔。軟件設計方面，提供溫控器的參考圖形文件及功能代碼，內容包含開機畫面、三頁滑動模式切換、溫度顯示及控制、萬年歷、背光控制、RS485控制等，整套參考方案采用開源架構，讓使用者可以依據自己規劃更動硬件、軟件控制流程與圖片。
整套參考方案硬件規格
CPU：N9H20K51N，Arm926EJ-S 200MHz 內建 32MB SDRAM
LCD：4”480x480 18bit 電容式Touch
Storage：1Gb NAND Flash
Input/Output：RS485 Port x 1，RS232 x1
Power：USB 5V In (340mA)
相關資源請參考
https://www.nuvoton.com/applications/smart-home-appliances/tft-thermostat/
