工業物聯網的入場券 新唐幫您準備好了
工業物聯網的入場券 新唐幫您準備好了
隨著工業自動化及聯網需求的高速發展，批量生產過程中的資料越來越重要，掌握資料就是掌握龐大商機。新唐針對工業物聯網及工業自動化推出的 NUC980 系列，除了豐富的外設接口，內建兩組以太網口，搭配包括 LoRa、NB-IoT、3G/ 4G LTE 等模塊，實現可應用于各種場景需求的網關產品，幫助客戶將各端點的感測數據采集整理，進而上傳至云端服務器進行分析。
新唐 Arm9 微處理器
NUC980 系列采用 LQFP 封裝，不同的封裝尺寸提供的 IO 數量不同，內建最大 128 MB 內存，產品組合如圖一所示。外設接口包括 10 組 UART、2 組 10/100 Mbps 以太網控制器，2 組 USB 2.0 主機模式、4 組 CAN 2.0B 總線、4 組 I2C、2 組 SPI、1 組 SPI、3 組 EBI，8 路 PWM 及 8 路 ADC。豐富的外設接口可對接各種感測設備及數據采集裝置。

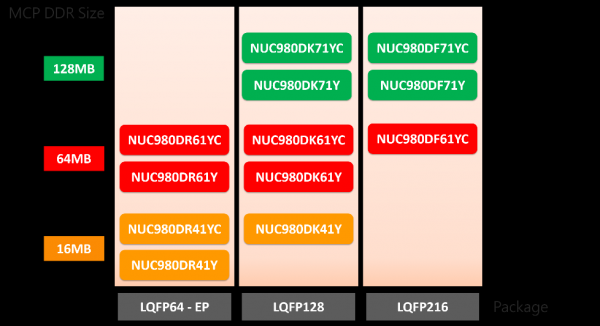

圖一：NUC980 系列產品組合
系統架構
圖二為 NUC980 網關、DTU、數據采集設備、RTU 等應用的示意圖，利用 UART、SPI、I2C 等外設接口采集傳感器數據，透過以太網連接工業環境上的其他子系統，并利用 USB或 SPI 連接無線模塊，將數據上傳后臺云服務器進行大數據分析。

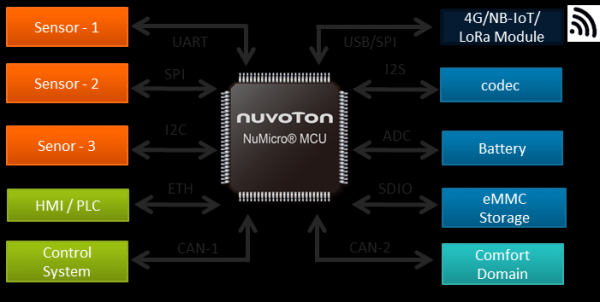

圖二：網關、DTU示意圖
NUC980 的 Linux 軟件開發包已經具備支持 MQTT, OpenSSL、HTTPS 等網絡協議的能力，根據客戶的應用場景不同，只要搭配不同的無線模塊即可連網。新唐 NuMaker-NUC980-IIoT 作為工業物聯網的開發平臺，透過新唐設計的 PCB 轉板，可將第三方的無線模塊經由 mini PCIe 接口安裝在 NUC980 IIoT 的開發板上。NUC980 芯片搭配 PCB 轉板可以透過 USB 接口與 NB-IoT 及 LTE 模塊溝通，搭配另一塊 PCB 轉板則能透過 SPI 與 LoRa 無線模塊溝通，讓客戶能在無線模塊的選型上更具彈性。新唐已支持?jǐn)?shù)款 NB-IoT、LoRa、LTE 模塊，實現不同客戶場景應用的需求。

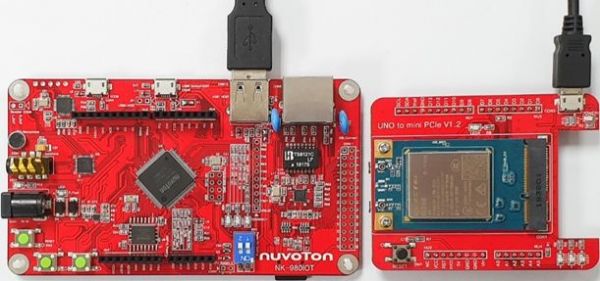

圖三：NuMaker-NUC980-IIoT 開發平臺與 NB-IoT/ 4G 模塊對接示意圖

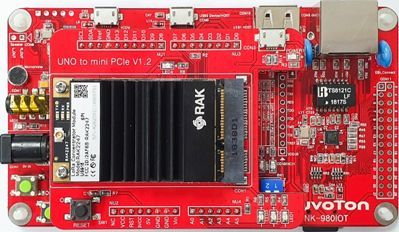

圖四：NuMaker-NUC980-IIoT 開發平臺與 LoRa 模塊對接示意圖
新唐 NuMaker-NUC980-IIoT 開發平臺可搭配有線/ 無線方式建置工業系統網關，使用內建 AES、SHA、ECC、RSA 等硬件加解密引擎，可全程將傳輸過程中的數據進行加密，防止重要的生產或感測數據被竊取，透過網關將第一線所采集到的各種數據送到阿里云 (Alibaba Cloud)、亞馬遜 (Amazon) 或 The Things Network 等云端服務器進行分析，再將結果發送到管理者手機，第一時間掌握所有訊息，讓工業制造更智能，經大數據分析后的數據，更是讓企業主管掌握先機，贏得市場。

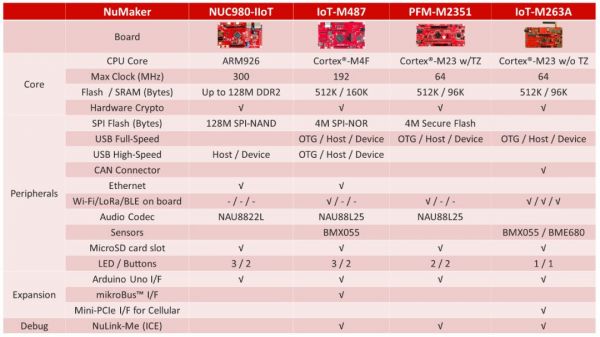

除了 NuMaker-NUC980-IIoT 物聯網開發平臺，新唐也提供一系列 IoT 開發平臺，包括 M487、M2351、M263A 等，詳細的平臺規格如下：

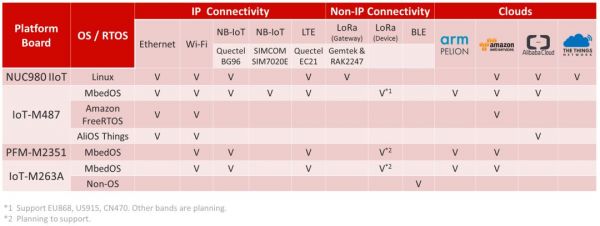

同時，根據需求不同搭配不同的云服務。目前新唐物聯網開發平臺對應各種云服務的列表參考如下：
新唐 NUC980 微處理器不只適合用于工業網關產品，同時也能設計成 DTU、RTU、串口轉以太網等產品，應用范圍包含智能農業、軌道交通、智能制造、智能城市等各種行業。
