讓你家的插座上網還能聲控
新唐M487智能電源管理器參考設計方案是架構在emWin引擎的人機接口(Human-Machine Interface, HMI) TFT LCD觸控屏幕上，并結合無線Wi-Fi語音識別進行輸入，進行控制交流電與USB直流電源插座的開關。在語音識別上是使用Google TensorFlow作為深度學習用于語音識別的算法開發環境，并在NuMicro M487單片機上實現語音識別功能，以關鍵詞識別(KeyWord Spotting)程序實現可脫機且實時的語音識別系統。
M487 智能電源管理器硬件架構

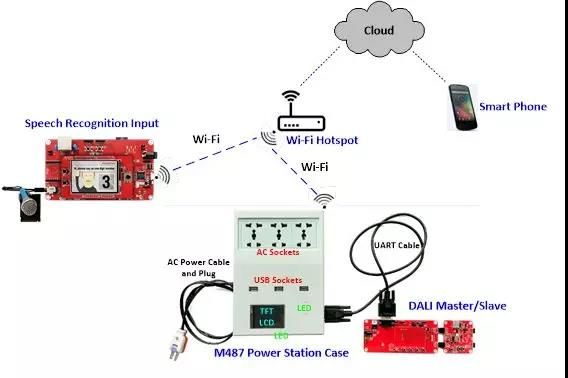

M487智能電源管理器參考設計方案的硬件架構如圖所示。在方案中，使用者可以在本電源管理器的TFT LCD或遠程手機監控各個電源開關的實時電流與功耗。用戶也可以在本裝置上鏈接 DALI主板用HMI輸入來控制DALI從板上燈光的亮度與淡出時間的調控。
TFT LCD模塊是帶有電阻式觸控的屏幕，顯示大小是240 x 320像素(QVGA)，M487單片機具有EBI (External Bus Interface)接口且支持i80模式，M487單片機本身也具有16路高精準度12位的 ADC可以用來解析屏幕上手指觸控位置。新唐目前在M480系列也提供免費的emWin開發軟件庫與工具，且提供范例程序供客戶參考，讓客戶能迅速導入以emWin為架構的人機接口(HMI)，并縮短產品研發開發時程。
