超大容量 2.5 MB Flash 內存 M4 微控制器 M487KMCAN 應用于行車記錄儀
超大容量 2.5 MB Flash 內存 M4 微控制器 M487KMCAN 應用于行車記錄儀
智能車載系統是由舊有的車載資通訊系統結合聯網汽車技術所演進而來，過去車載資通訊系統從原先僅僅單純提供CD播放及車輛狀態，一直到近年來因3G/4G/5G網絡技術的蓬勃發展，已進入智能聯網的時代，朝著M2M (Machine to Machine) 的方向前進，而行車記錄儀(T-box)作為智能車載的終端，占有重要地位。
T-box經由CAN bus與主機通信，進行信息與指令的傳輸?shù)玫杰囕v各項信息如按鍵狀態、控制指令回報等，或透過GPS模塊獲取車輛定位信息，并將上述信息存放在SD卡、U盤或使用網絡模塊上傳至云端，車主可使用手機APP，連至云端查看愛車的實時信息。
行車記錄儀之架構：
控制器：電源、通訊處理、狀態檢測。
GPS模塊：車輛定位。
陀螺儀：車輛速度與姿態。
CAN界面：連接車輛內部網絡。
網絡模塊：連接云端服務器。
儲存媒體界面：SD卡、U盤等。

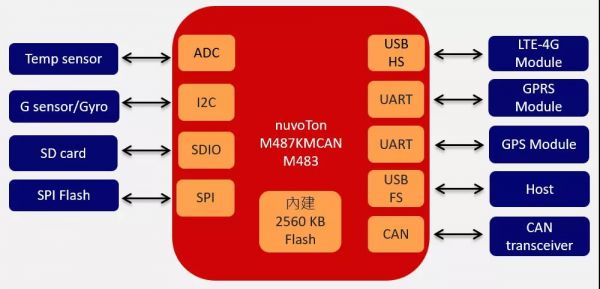

行車記錄儀采用M487KMCAN方案：
行車記錄儀采用M487KMCAN方案，以M487KMCAN單芯片作為核心控制器，內建2560KB FLASH，搭配SPIM技術可滿足運行大量代碼的需求。
通訊：
USB FS與計算機等上位機通訊
UART串口連接GPS模塊
CAN總線訪問車輛內部網絡，得到車輛信息如車門開關、引擎狀態等
I2C接口從陀螺儀獲取姿態與速度
ADC采集溫度檢測電路的模擬值，得到車內溫度
數據存。
提供SD卡或U盤等方式將數據保存至本地端
LTE-4G模塊或GPRS模塊將數據保存至云端
