【參考設計方案】電容式觸控智能溫控器
【參考設計方案】
電容式觸控智能溫控器

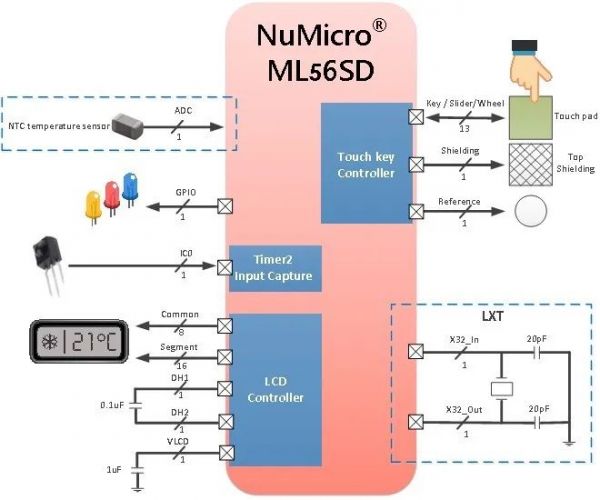

方案介紹
整合電容式觸控感測器與 LCD 驅動功能的單芯片解決方案，NuMicro ML56 系列有豐富的外設來實現此電容式觸控型溫控器，此參考設計可提供環境溫度感測、觸控控制與 LCD 可顯示溫度與時間信息。
方案特色
支持 9 公分 x 6 公分 HTN LCD
支持 13 個電容式觸控傳感器
提供一圖形接口的調適工具來配置電容式觸控傳感器參數與調校靈敏度
ML56 系列優勢
支持掉電模式可透過 Touch key 喚醒功能
芯片出廠一致性高, 校準之 Touch key 參數可復用至同類型板子節省開發時間
LCD 內建 charge pump 功能不隨電池掉電而有閃屏現象發生，電壓范圍 2.8V 至 5.4V
LCD 內建 OP buffer 驅動力強 可推 10x10 cm 的屏、不會因電壓過低而有對比度不鮮明的情況發生
支持最多 8 COM 口，節省 I/O Pin 腳
ML56 系列特色
系統
1T 8051
工作主頻可達 24 MHz
操作電壓1.8V至3.6V ，I/O支持5V tolerance
64 KB Flash
4 KB SRAM
128 字節 SPROM 儲存機密程序代碼
高抗干擾能力 (EFT 4.4 kV, ESD HBM 7 kV)
HIRC 精度全溫全壓 ±4%
模擬
多達 14 路 12 位 ADC 支持連續采樣模式 (硬件自動搬運采集數據至 SRAM)
內建兩組ACMP
內建五階參考電壓
ADC 內建 band-gap，全溫全壓下可反推電源電壓(±1 %)
內建高達8COMx28SEG LCD驅動 并支持charge pump、內部電阻分壓
高達14個電容式觸控通道，通過IEC-6100-4 10V動態電流測試
提供開發以及量產工具幫助客戶節省生產的流程與時間
周邊
多達 4 組 UART 可連接多種傳感器
12 路 PWM 支持 16 位高分辨率并提供互補輸出與死區控制
PWM 提供高達 4 種 timer 可獨立設置不同頻率
GPIO 提供強驅動電流能力 (24 mA)
具備 RTC 可實現萬年歷功能
