新唐NU980開發入門介紹
NUC980是新唐的一款arm9微處理器，這個芯片具有幾個不同型號，我這里使用的是NUC980DK61Y，這個芯片內部包含了64M字節的DRM，處理器能到300MHZ，能從 norflash nandflash sd卡 usb啟動，詳細可以參考官網的資料：TRM_NUC980_Series_EN_Rev1.01 數據手冊非常詳細的介紹各種外設
NUC980 NuWriter User Manual CHT 講解nuc980的程序燒寫與啟動流程
NUC980 U-Boot v2016_11 User Manual CHT uboot的編譯以及修改啟動設備
NUC980 Linux 4.4 BSP User Manual CHT linux編譯以及配置說明
NUC980 Programming Guide CHT 編程指南相當于數據手冊的簡介

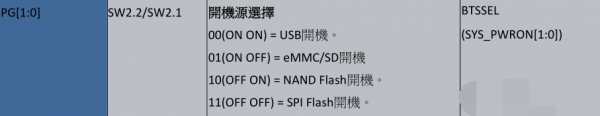

NUC980啟動先執行內部rom的引導程序，它會根據設定的 boot引腳到相應設備讀取程序到內存相應地址去執行，在NUC980 NuWriter User Manual CHT這個文檔中有詳細說明。
可以從 gitee 搜索新唐開源 nuc980代碼，使用 git clone 獲取 uboot linux buildroot，使用以下方法編譯系統相關代碼:
1.nuc980的uboot從gitee下載后需要按照NUC980_Linux-4.4_BSP_v1.03.000/Documents/
文件夾里面的NUC980 U-Boot v2016_11 User Manual CHT.pdf進行修改，nuc980_defconfig 這個配置是不能從spi flash啟動的，需要進行一定的修改，有配置的修改和代碼的修改，默認是支持nandflash的代碼。
修改后使用：
make distclean
make nuc980_defconfig
make
編譯即可使用
2.關于根文件系統最好從gitee克隆后使用 nuvoton_nuc980_defconfig 這個配置編譯,編譯在output文件夾有一個rootfs.tar，復制到跟內核代碼的上個目錄，同一目錄建立的rootfs目錄里面使用tar解壓到這個目錄：
sudo tar -xvf rootfs.tar
sudo rm rootfs.tar
cd ..
sudo chmod 777 -R ./rootfs/
注意：使用特權級別操作rootfs
3.nuc980的linux最好從gitee使用git clone 克隆，然后可以使用nuc980_defconfig這個配置編譯既可以使用，在編譯之前
需要內核源碼的上個目錄有一個image文件夾和rootfs根文件系統 。使用命令編譯：
make distclean
make nuc980_defconfig
make
在目錄image里面就有一個980uimage就是可以使用uboot啟動的內核文件
4.燒錄內核一般在windows使用 NuWrtier.exe usb方式連接開發板，注意板子撥碼和安裝驅動， 燒寫uboot和內核把uboot內核使用Loader方式燒錄，軟件中有默認位置，（NUC980 NuWriter User Manual CHT.pdf 這個文檔有關于燒錄詳細說明）內核使用Data方式燒錄，內核燒錄在 0x200000 也就是 norflash 2M 這個位置，燒錄完成之后撥碼，復位啟動板子使用命令啟動：
sf probe 0 50000000
sf read 0x7fc0 0x200000 0xa00000
bootm 0x7fc0
至此內核啟動了，如果要增加linux啟動時執行命令，把命令寫在根文件系統 etc/init.d/rcS 這個文件里面的最后幾行即可 shell 的 wait 可以等待命令順序執行，等待命令返回，再執行新命令。
5.燒錄loader時有一個 image execute address 這個窗口填寫的執行地址，也是代碼開始存放到dram的地址NUC980 NuWriter User Manual CHT.pdf 這個文檔有詳細說明。
燒寫完成之后連接 uart0 ，上位機使用調試助手MobaXterm設置 115200 波特率 ，輸入uboot命令把 uImage 讀取到內存 0x7fc0 這個位置然后啟動內核可以與linux內核進行交互了。
這里需要注意:
默認配置不含有 nfs 需要配置內核包含nfs客戶端，
網卡可能沒有打開需要使用 ifconfig eth0 up 打開網卡
掛載nfs文件系統使用 mount -t nfs 192.168.199.165:/nfsroot /mnt/nfsroot -o nolock
燒錄程序時注意boot撥碼是否正常，連接NuWriter時需要撥碼到usb啟動
開發板和串口不是使用同一供電時最好跟串口的地連接起來
編輯：zzy 最后修改時間：2022-05-10
