新唐ML51TB9AE低功耗8051單片機
ML51TB9AE 為內建 Flash 的增強型 1T 8051 內核微控制器，正常運行模式典型功耗可達 80 uA/MHz 以及休眠模式下功耗可低于 1 uA。此系列最高速可達 24 MHz，并內建 38.4 kHz 低速內部振蕩器，支持寬電壓工作范圍 1.8 V 至 5.5 V 工作溫度： - 40 ℃ 至 105 ℃。
ML51TB9AE 包含 16 K 字節的 Flash 以及一個額外 1 K 字節片上輔助 RAM(XRAM), 備有豐富的外設，如 28 個通用 I/O、2 組串口、1 組 ISO-7816 界面、2 組 I2C 與 2 組 SPI，并提供 QFN33 封裝。
目標應用:
穿戴式裝置、智能搖控器、互聯網端點設備、智能家居、煙感偵測裝置、電池裝置等。

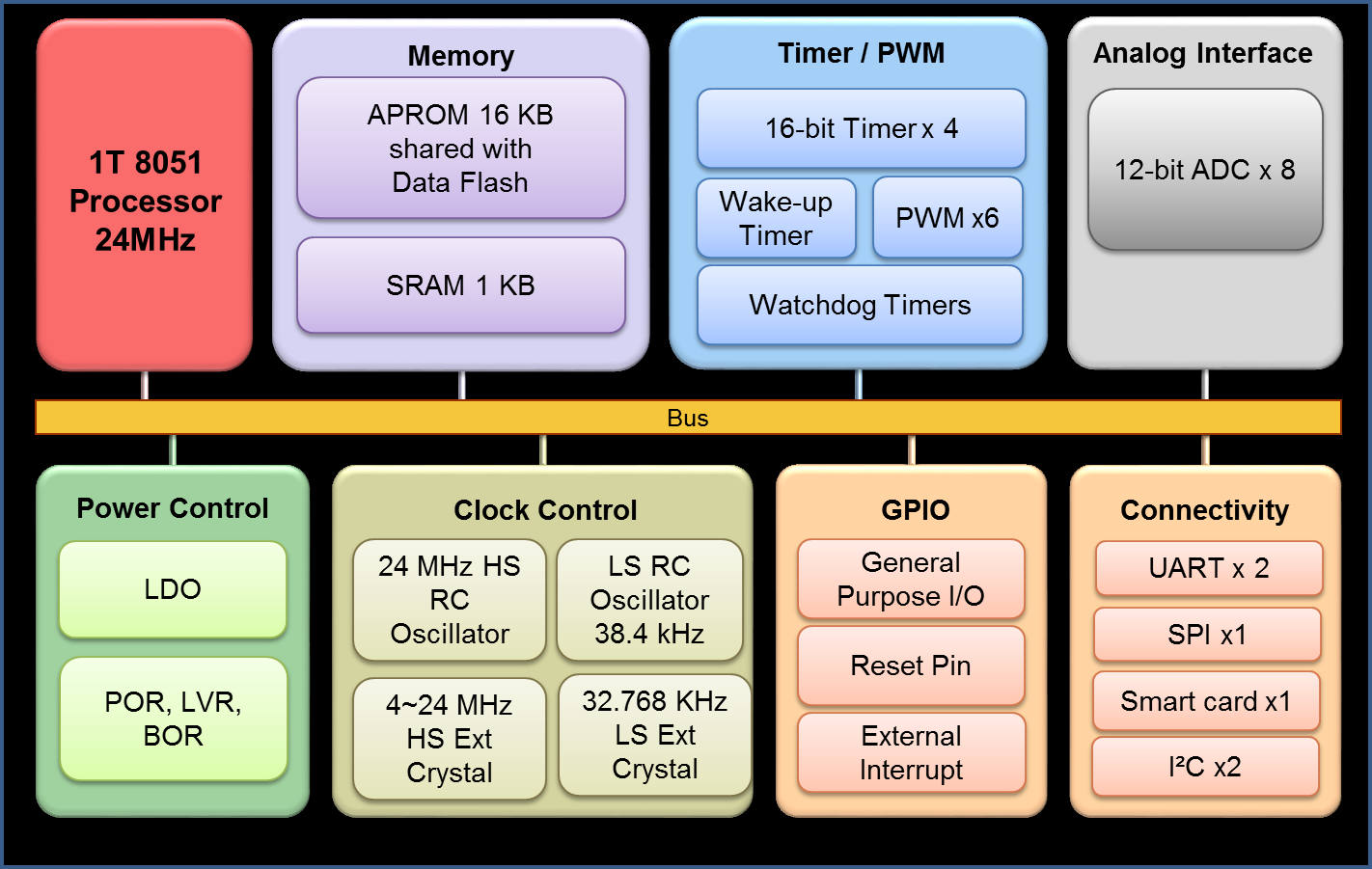

關鍵特性:
| • | CPU | | | - | 全靜態 8 位 1T 8051 內核 CMOS 微控制器 | | | - | 指令集全兼容 MCS-51 | | | - | 4 級優先級中斷配置 | | | - | 雙數據指針 (DPTRs) | | | | | | • | 工作條件 | | | - | 寬電壓工作范圍 1.8 V 至 5.5 V | | | - | 寬工作頻率最高至 24 MHz | | | - | 工業級工作溫度 - 40 ℃至 + 105 ℃ | | | | | • | 低功耗特性 | | | - | 正常運行模式典型功耗 80 uA/ MHz | | | - | 低功耗運行模式典型功耗 15 uA | | | - | 低功耗空閑模式功耗不超過 13 uA | | | - | 掉電模式典型功耗小于 1 uA | | | - | 掉電模式下喚醒時間為 10 us (HIRC運行) | | | | | | • | 內存 | | | - | 16 K 字節 APROM， 用于使用者代碼 | | | - | 可配置 4K/3K/2K/1K 字節 LDROM， 用于啟動系統程序設計（ISP）代碼 | | | - | APROM中應用編程（IAP）內存 128 字節每頁累加 | | | - | Flash 內存 100,000 次擦寫壽命 | | | - | 代碼安全加密 | | | - | 256 字節片上 RAM | | | - | 額外 1 K字節片上輔助 RAM (XRAM) ，通過 MOVX 指令訪問 | | | | | • | PDMA | | | - | 三種模式: 外部設備到內存, 內存到外部設備, 和內存到內存?zhèn)鬏?/td> | | | - | 所有模式下源地址和目標地址必須字對齊 | | | - | 內存到內存模式: 傳輸長度必須字對齊 | | | - | 外部設備到內存和內存到外部設備模式：傳輸數據長度可以字節對齊 | | | - | 外部設備到內存和內存到外部設備模式：傳輸數據寬度字節對齊 | | | | | | • | 時鐘源 | | | - | 24 MHz 高速內部振蕩器 (HIRC) ± 1 %精度等級 (25 °C, 3.3 V) 全工作條件范圍下精度 ±5 % 精度等級 | | | - | 38.4 kHz低速內部振蕩器 (LIRC) ± 1 %精度等級 (25 °C, 3.3 V) ， 全工作條件范圍下精度 ± 10 % 精度等級 | | | - | 外置 4 ～ 24 MHz (HXT)晶振輸入為精密定時操作 | | | - | 外置 32.768 kHz (LXT)晶振輸入 | | | - | 運行中可通過軟件對時鐘源切 | | | - | 可編程系統時鐘分頻器從1/2, 1/4, 1/6, 1/8…, 最高到 1/512 | | | | | | | | |
| | • | 外設 | | | - | 28 個通用輸入輸出引腳。所有輸出引腳具有獨立的 2 級電平轉換速率控制 | | | - | 8 通道 GPIO 中斷，具備邊緣/電平檢測，全部 28 個 GPIO 均可配置為輸入源之一 | | | - | 標準中斷引腳 INT0 和 INT1 兼容標準 8051 | | | - | 兩組 16 位定時/計數器 0 和 1 兼容標準 8051 | | | - | 一組 16 位定時器 2 帶 3 通道輸入捕獲模塊 | | | - | 一組16位自動重載定時器 3 | | | - | 一組可程序設計看門狗定時器 (WDT) | | | - | 一組專用的自喚醒定時器 (WKT) | | | - | 兩組全雙工串口 | | | - | 一組智能卡接口支持 ISO7816-3 | | | - | 兩組SPI端口支持主機和從機模式，當系統時鐘為 24 MHz 時傳輸速率高達 6 Mbps | | | - | 兩組 I2C 總線支持主機和從機模式，數據傳輸率高達 400 kpbs | | | - | 6 * 16 - bit 組，12 通道脈寬調制器（PWM）輸出，高達 16 位分辨率 | | | - | 兩組比較器 | | | - | 一組 12 位 ADC，當 VDD 大于 2.5 V 轉換速率高達 500 Ksps | | | | | | • | 電源監視器 | | | - | 欠壓檢測 (BOD) 可用于低功耗模式，7 個級別可選，可配置中斷或復位 | | | - | 上電復位 (POR) | | | - | 低電壓復位 (LVR) | | | | | | • | 強效ESD及EFT能力 | | | - | ESD HBM 通過 8 kV | | | - | EFT > ± 4.4 kV | | | - | 閂鎖測試通過 150 mA | | | | | | • | 開發工具 | | | - | Nuvoton Nu-Link 基于 KEILTM 和 IAR 開發環境 | | | - | Nuvoton 電路編程 (Nu-Link) | | | - | Nuvoton 在系統編程 (ISP) 通過 UART | | | | |
|
