NuMaker-PFM-NUC472試用體驗
期盼中的NuMaker-PFM-NUC472開發套件終于實實在在地出現在面前，拆去外包裝紅色的開發板如火般呈現在眼前，如圖1所示。

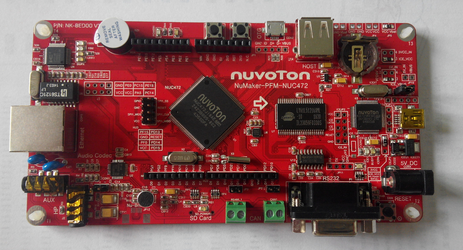

圖1 NuMaker-PFM-NUC472開發板
先前新唐曾出過NUC472的產品，只不過那是一款功能相對簡單些的NuTiny-SDK-NUC472開發板，如圖2所示。其基本配置為主頻72MHz、512KB Flash、64KB SRAM，MCU是176引腳的NUC472HI8AE。

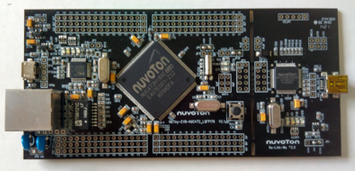

圖2 NuTiny-SDK-NUC472開發板
而此次推出NuMaker-PFM-NUC472，其基本配置為主頻84 MHz、512KB Flash、64KB SRAM，MCU是144引腳的NUC472JI8AE，如圖3所示。

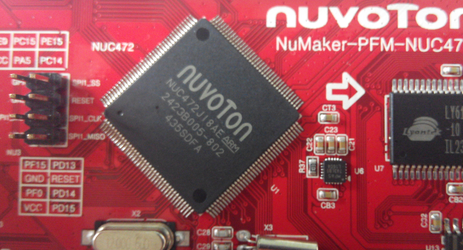

圖3 芯片NUC472JI8AE
由于隨機并沒有配備任何的資料，所以就上電先看一下出廠的DEMO吧。通過ICEJ1口由USB線連接電腦后，會出現圖4所示的效果。

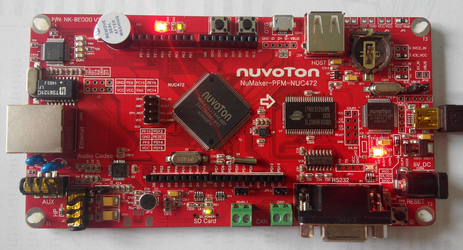

圖4 上電效果
此時，若在電腦上觀察則會發現有虛擬的U盤MBED和串口COM11，如圖5所示。打開串口助手進行查看，也未發現有任何信息輸出。

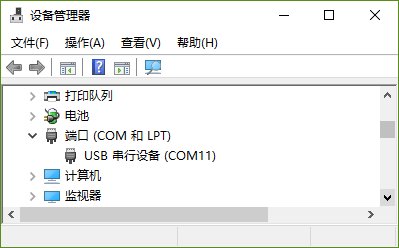

圖5 虛擬串口
本想上網找一些相關的例程來進行功能驗證并測試程序下載的方法，無奈沒有找到。只好用NuTiny-SDK-NUC472開發板的資源來做一下簡單的探索。
首先看一下LED1的連線情況，如圖6所示，說明只要能控制PG_0即可讓LED1動起來。

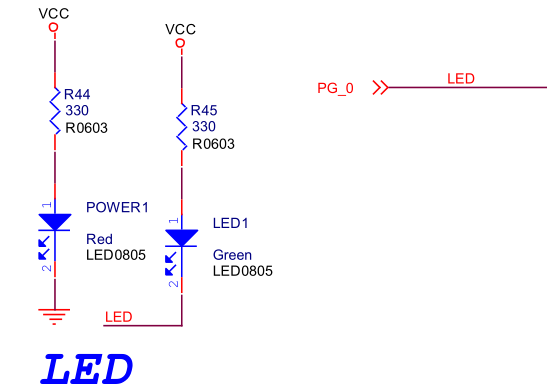

圖6 LED1線路圖
按如下內容編寫主函數后，在KEIL上經編譯可生成LED.bin文件，再將該文件復制到名為MBED的U盤中，即可見到LED1閃爍發光的效果。
- int main (void)
- {
- SYS_Init();
- CLK_SetSysTickClockSrc(CLK_CLKSEL0_STCLKSEL_HXT);
- /* Configure Output mode */
- GPIO_SetMode(PG, BIT0, GPIO_MODE_OUTPUT);
- while(1) {
- PG0 = 0; // 綠
- CLK_SysTickDelay(500000);
- PG0 = 1;
- CLK_SysTickDelay(500000);
- }
- }
經驗證，試驗是成功的，后續再嘗試讓板載的RGB_LED以不同的色彩亮起來。
