M4 微控制器 M487KMCAN 應用于熱打印機
熱打印技術最早使用在傳真機上，其基本原理是將打印機接收的數據轉換成點陣的信號控制熱敏單元的加熱，把熱敏紙上熱敏涂層加熱顯影。熱打印機已在POS終端系統、銀行系統、醫療儀器等領域得到廣泛應用。
熱打印機的工作原理是打印頭上安裝有半導體加熱組件，熱打印機有選擇地在熱敏紙的確定位置上加熱，由此就產生了相應的圖形。加熱是由與熱敏材料相接觸的打印頭上的一個小電子加熱器提供的。加熱器排成方點或條的形式由打印機進行邏輯控制，當被驅動時，就在熱敏紙上產生一個與加熱元素相應的圖形？刂萍訜嵩氐耐贿壿嬰娐，同時也控制著進紙，因而能在整個標簽或紙張上印出圖形。
● 熱打印機的組成
打印頭：加熱裝置（加熱片）、傳感器、走紙裝置、切刀等。
控制板：電源、控制器、通訊口、字庫、狀態檢測與指示電路、走紙馬達驅動、切刀驅動等。
外殼結構：固定裝置、紙倉、紙軸等。
● 熱打印機采用 M487KMCAN 方案

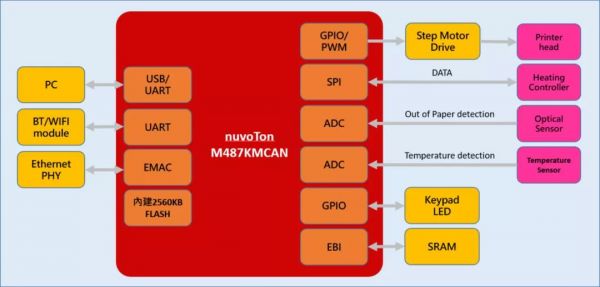

熱打印機采用M487KMCAN方案，以M487KMCAN單芯片作為核心控制器，內建2560KB FLASH可存放大量字庫。在通訊方面，可透過UART串口或USB與計算機等上位機通訊，以UART串口連接藍芽或WIFI模塊，具有10/100以太網PHY支持TCP/IP連網。打印頭的控制，透過GPIO或PWM連接步進馬達驅動電路，控制走紙及切刀步進馬達。系統采用SPI串口與打印頭通訊，數據傳輸遵循SPI串口通訊協議，提供打印頭所需的打印數據。以ADC采集光學傳感器的模擬電壓作缺紙檢測，ADC采集溫度檢測電路的模擬值，若檢測溫度大于預設溫度，可進一步關斷打印頭電源，以達到過溫度保護的功能。多通道的GPIO可作為擊鍵及指示燈的輸出控制。
● M480 系列產品優勢
高速96MHz SPI接口連接打印頭, 以及192MHz核心數據處理能力, 支持快速打印需求
支持帶片上PHY的USB高速與USB全速界面, 減少物料需求
使用M487KMCAN可再節省外部SPI Flash成本, 以及縮小PCB面積
● M487KMCAN 特點
高達192MHz核心速度，支持快速打印
2560KB Flash/128KB SRAM充足的內存空間，可存放大量字庫
豐富的通訊接口，多達11路UART (6x LPUART + 3x ISO7816 UART + 2x USCI UART)
Ethernet 10/100支援TCP/IP連網
硬件加解密引擎加速加解密流程并減輕CPU負擔
支持兩路USB OTG(高速加全速), 外接USB儲存裝置
支持兩路SD card儲存裝置 (up to 2x 32GB)
支持EBI接口, 可外掛SRAM儲存(up to 3x 1MB)
多達16信道ADC, 可偵測熱敏溫度狀態與支持其他傳感器需求
