新唐照明控制解決方案：NDA102單片機+DALI-2 數據庫
新唐 DALI-2 照明控制方案
DALI（Digital Addressable Lighting Interface） 是一種照明裝置的電子鎮流器與輸入控制器之間的通信方式；DALI-2 是針對智能照明專用的開放式通信協議。
本方案采用新唐 Arm® Cortex®-M0 內核的 NDA102 單片機，搭配 DALI-2 數據庫，建構出包含 DALI-2 控制元件、控制裝置與總線介面的 DALI-2 照明系統，并可支持控制裝置的單主機、多主機模式。NDA102 內建硬體除法器，其高運算能力可快速處理資料、展現細致調光控制，亦可實現復合式裝置應用，適用于各種場景。
采用 DALI-2 的好處
• 支持 DALI 系統的多主機間進行多方通信，不再只有單一主機掌控全部 DALI 節點。
• 改良系統的操作性，提供 BUS 信號在多主機控制系統的沖突與修復處理流程。
• 規范輸入控制器，如紅外線傳感器、光照度傳感器，提升輸入信號的標準化。
DALI-2 物聯網應用
DALI-2 照明控制方案
通用規范：
Part:101 主系統 (System)
Part:102 控制器 (Control Gear)
Part:103 輸入控制器 (Control Device)
*DALI 標準 - IEC 62386 (International Electrotechnical Commission)

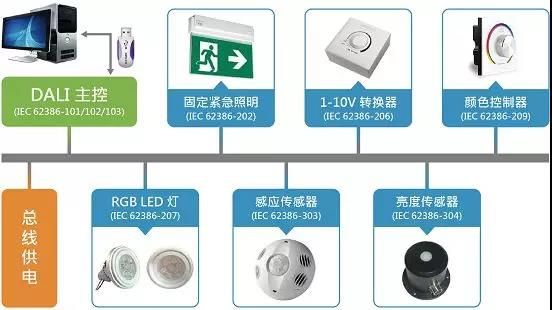

方案應用方塊圖及開發平臺
新唐為方便用戶快速導入，提供通過測試機臺 ProbitLab2 的相關 DALI-2 應用協議程序庫與開發平臺；本方案提供 DALI-2 多主機互動模式并提供總線沖突檢測及修復功能。
新唐 DALI-2 照明控制方案 （含數據庫），提供完整的 DALI-2 協議
• IEC62386-202 (緊急照明)
• IEC62386-203 (高強度燈泡)
• IEC62386-206 (1-10V轉換器)
• IEC62386-207 (RGB LED燈)
• IEC62386-209 (顏色控制器)
• IEC62386-303 (感應傳感器)
• IEC62386-304 (亮度傳感器)
提供開發平臺
• DALI Slave NDA102 V1.0
方案特色
• 符合 DALI-2 協議
• 支持 DALI-2 多主機互動模式
• 具有總線沖突檢測及修復功能
NDA102 單片機特色
• 帶硬件除法器
• 16 位 PWM 輸出控制
• 硬件捕捉 (Capture) 功能
• 工作溫度：-40 至 105 度
編輯：admin 最后修改時間：2018-04-10
