N76E003的學習之路（一）
N76E003是8051內核的一款單片機MCU，它提供豐富的特殊功能模塊，包括：
1KRAM其中包括256字節SRAM，768字節XRAM。
最多可達18個標準管腳。
兩組標準16位定時器/計數器：定時器0及1，
一組帶有3路管腳輸入捕獲模式的16位定時器：定時器2，
一組看門狗定時器（WDT），
一組自喚醒定時器（WKT），
一組帶自動重裝載功能，可用于產生標準波特率的定時器：定時器3。
兩組標準串行口（UART），這兩組串行口具有幀錯誤偵測及自動地址識別功能。
一組SPI，一組I2C，6 通道增強型PWM輸出，8路12位ADC。
上述功能對應產生18個中斷源，具有4級中斷優先級配置。
N76E003支持3組時鐘源輸入，所有時鐘源支持軟件切換立即生效功能（on-the-fly）。
3組時鐘源包括：外部時鐘，10kHz內部RC振蕩時鐘和一個出廠時已校準到室溫下精度達±1%的16MHz內部高速時鐘。
N76E003提供額外的電源監控管理模塊，例如上電復位和4級低電壓檢測，該模塊用于保障芯片在上電及掉電時系統穩定工作。
N76E003可運行在兩種低功耗模式－空閑模式和掉電模式，可通過軟件選擇運行在哪種模式。
空閑模式時，芯片主時鐘關閉，但部分功能模塊仍然運行。
掉電模式下芯片全部時鐘關閉確保芯片功耗達到最低。
在正常工作模式下，也可選擇主時鐘除頻方式工作，確保在功耗和性能之間靈活運用。
高效能、豐富的功能模塊及配置，N76E003可靈活用于各種應用場合，家電產品，甚至是馬達控制等高端需求控制系統。
從研發的角度上來說，首先面對的是DEMO板上的程序調試，然后設計電路圖，最后編寫程序，在進行調試，F(xiàn)在呢，我們就開始設計它的電路，由于我只是為了測試用，所以這并不難解決，也很容易設計。

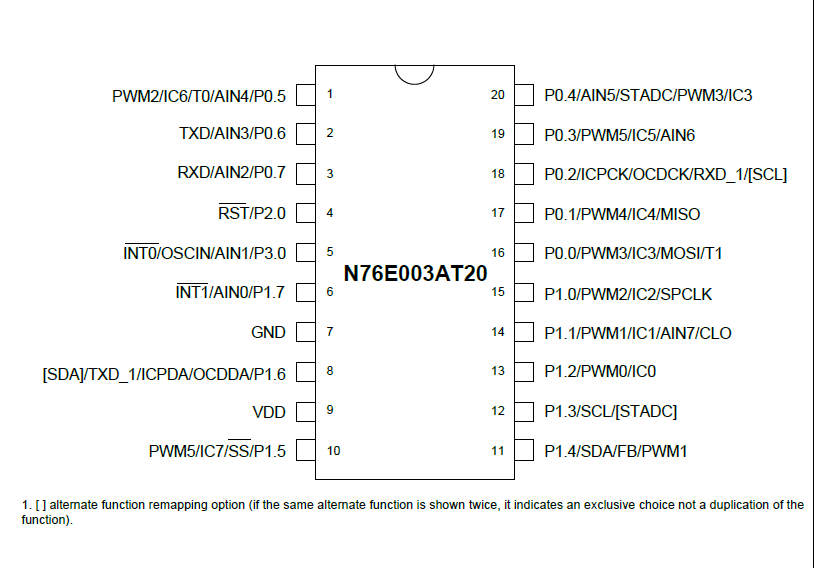

首先我們來看它的管腳：
設計電路除了要考慮芯片整體運行得條件，即最小系統外、還要考慮它的能否可以調試，燒錄，升級，這就需要NULINK的調試下載工具，

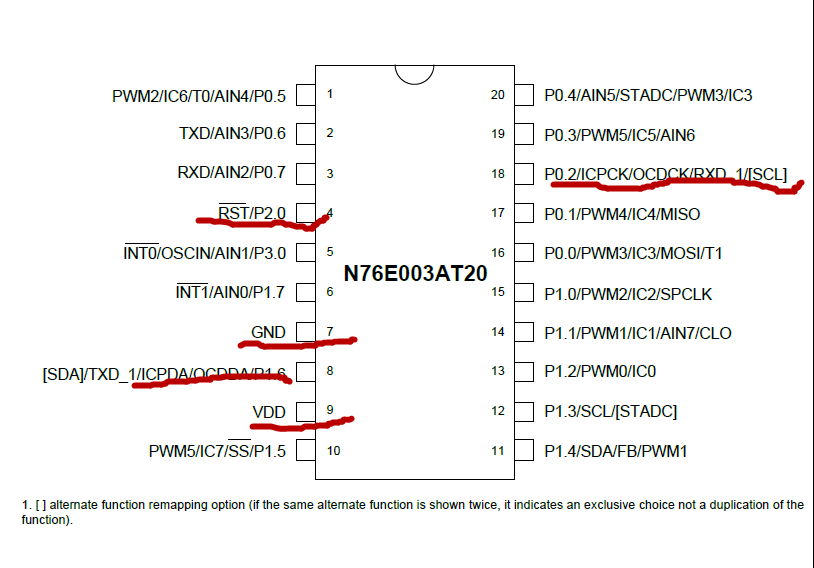

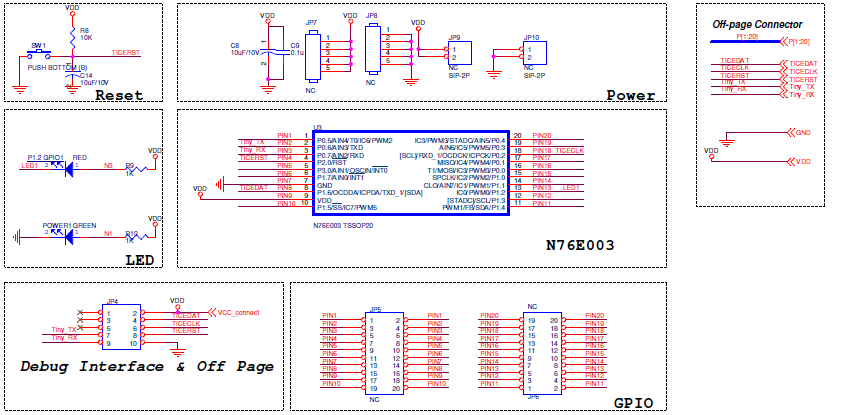

圖中的18,8,7,9和4引腳，是NULINK必須要連接的5個引腳，接下來，讓我們看一下它的電路原理圖
此圖可以看出，它的設計規格，和方法。
今天就先寫到這里，后續我會一一補充。
