芯昇科技：如何將程序下載到CM32M101A芯片中
CM32M101A是芯昇科技推出的首顆MCU芯片。目前已在智能門鎖、紅外測溫儀、工業衣服裁剪機器和掛件運輸系統、打印機噴頭控制板、車聯網北斗數據安全終端、智能雙路充電插座相關領域進行應用方案拓展。
為方便用戶更好使用本款MCU，本文將介紹如何通過串口工具和JFLASH兩種方式，將程序下載到CM32M101A中。
串口下載
CMIOT MCU Download Tool是專為CM32M101A系列MCU芯片開發的下載工具，支持通過UART口與MCU通訊，實現用戶程序下載、獲取芯片信息，擦除和配置芯片整個用戶區、更新密鑰、配置選項字節、跳轉、復位相關功能。

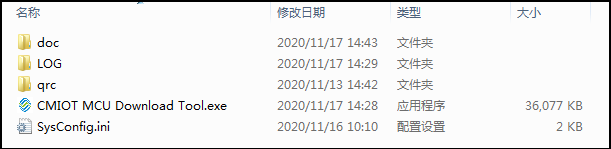

工具目錄分為五個部分，其中CMIOT MCU Download Tool為應用程序，SysConfig.ini文件為密鑰文件，doc文件夾保存說明文檔，LOG文件夾保存log文檔，qrc文件夾保存所需圖標。
工具不需要安裝，直接點擊運行即可。
在連接設備前需要將電路板上boot0外接拉高到3.3v，進入boot模式，串口收發分別連接PA9（TX）、PA10（RX）。通過USB轉串口連接到電腦后，點擊“打開串口”按鈕，連接成功情況下左下角顯示“串口已打開”。
導入hex文件后，點擊下載按鈕，正常情況下載成功，右側log區顯示“全部數據crc校驗成功”。
