中國移動芯昇科技CM32M10X應用于低功耗無磁水表方案
針對智能水表行業，中國移動芯昇科技依托自有的MCU主控芯片、NB模組和安全芯片，研發了高精度、低成本、超低功耗的無磁水表解決方案，可提供包含資費在內的高性價比一體化服務。
一、無磁水表工作原理

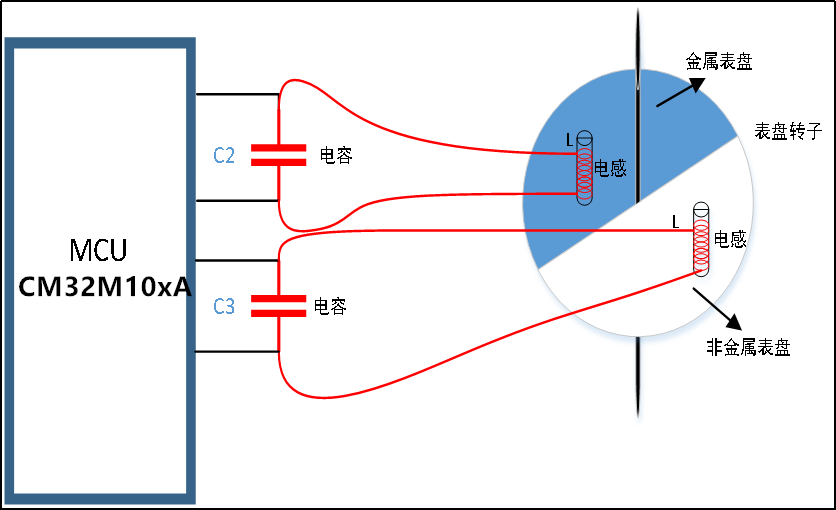

無磁水表方案通過檢測正弦波衰減過程實現計量。水表的表盤轉子分為金屬表盤和非金屬表盤2個區域，電感L為固定電感，與電容C組成LC振蕩電路。LC電路充電后，MCU通過檢測電容C兩端的電壓，可以獲得LC振蕩電路中的正弦波。當電感處于金屬區，會形成電感渦流，導致電能消耗增大，正弦波衰減速度加快；當電感處于非金屬區，不存在渦流，正弦波衰減速度相對較慢。MCU通過檢測正弦波衰減的快慢，準確識別出表盤轉子處于的位置，進而判斷表盤位置及圈數，達到計量的目的。

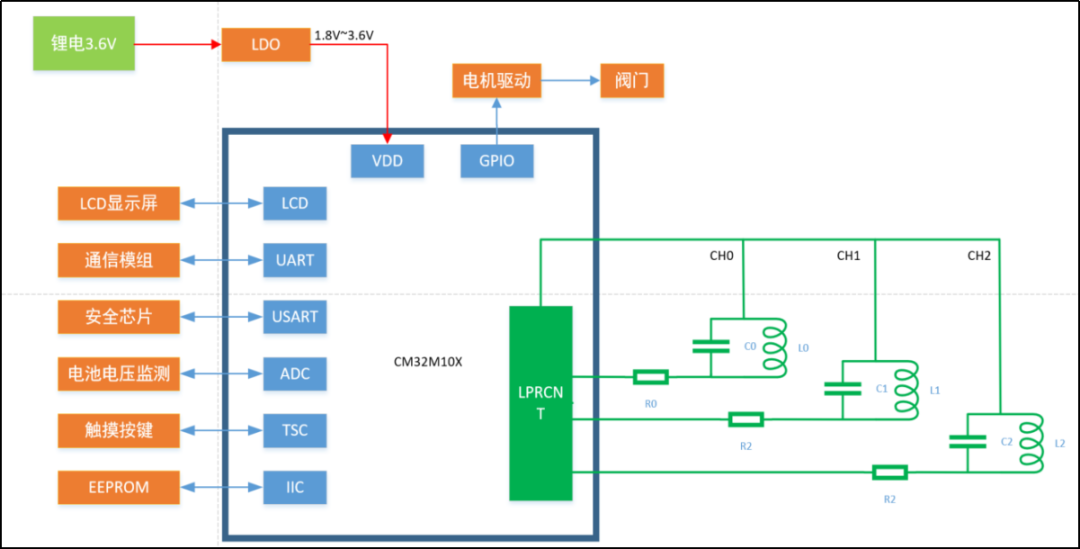

本方案基于芯昇科技MCU芯片CM32M10xA的無磁水表方案。方案電路結構簡單，無磁計量由CM32M10xA內置的專用低功耗旋轉計數器（LPRCNT）模塊實現，外部電路僅需電感、電容器件即可。通過3通道振蕩電路，完成高精度計量的同時，還能實現計量防抖、圓盤脫落報警、強磁靠近報警相關功能。本方案借助于 LPRCNT模塊，可在CM32M10xA處于Stop2模式時，實現自動計數，在傳感器讀數改變并觸發閾值時，才會喚醒至運行模式進行數據處理和傳輸，達到超低功耗。

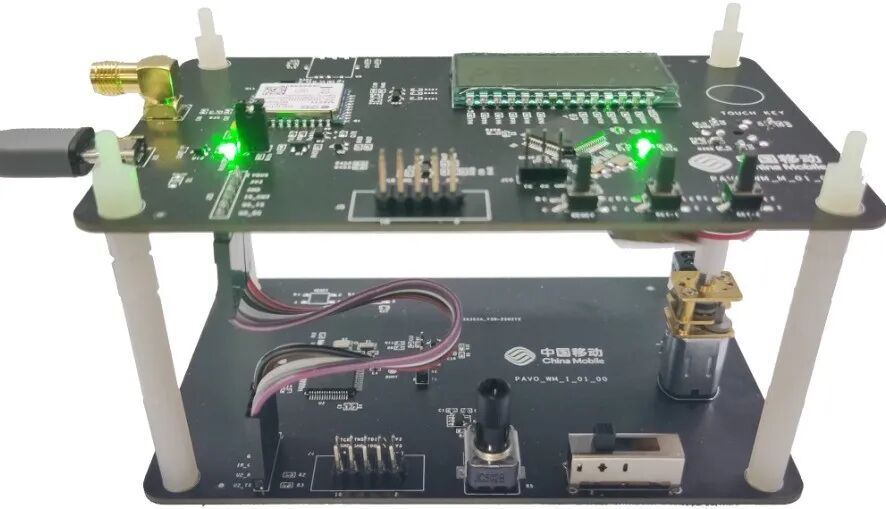

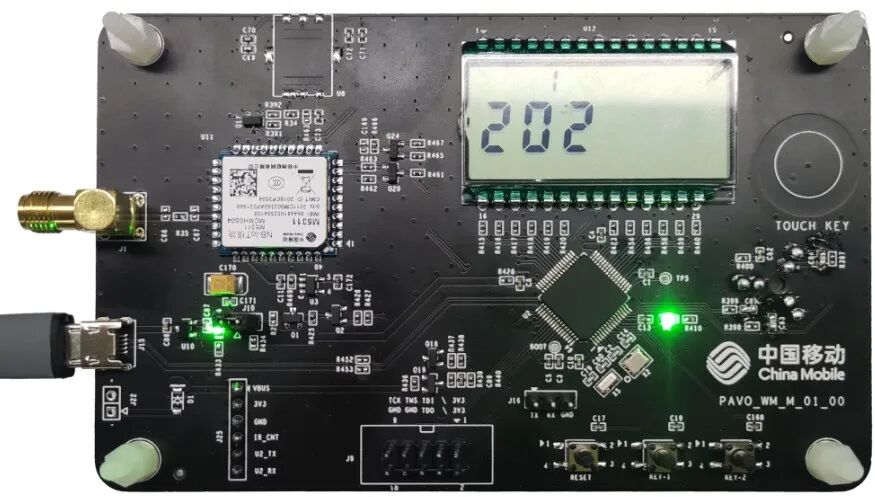

本方案是基于MCU單芯片設計，計量部分僅需電感、電容即可，方案簡單，穩定性和可靠性高，成本低。方案可實現自動計數，快速喚醒，滿足表計應用場景低功耗需求。本方案環境適應性強，實現強磁靠近報警、圓盤脫落報警，計量精度高，可在復雜環境進行安裝。提供MCU+通信+安全的整體解決方案，相關軟、硬件設計資料完整、詳實，可支撐智能表計方案商和終端廠商快速實現產品化。

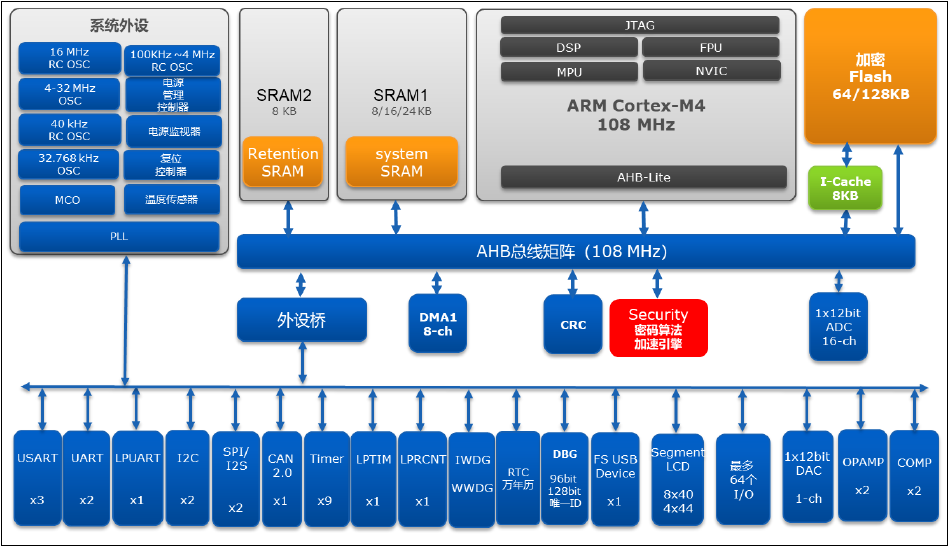

CM32M10xA系列是芯昇科技首顆通用MCU，采用32 bit ARM Cortex-M4內核，支持浮點運算和DSP指令，最高工作主頻108MHz，最大Flash128KB。芯片除了具有浮點運算單元、豐富的定時器資源、高性能的模擬外設外還集成LPRCNT、TSC和SegLCD相應特色模塊。
3.CM32M10xA系列芯片優勢采用Cortex-M4內核，108MHz主頻，具有單時鐘周期乘法累加（MAC）單元、優化的單指令多數據（SIMD）指令、飽和運算指令和單精度浮點運算單元（FPU），比起Cortex-M3內核的產品在復雜算法實現方面具有極大的優勢。相比競品資源更為豐富，12×Timer、6×Uart，1×12bit DAC、 1×低功耗計數器(LPRCNT)、24通道觸摸傳感控制器(TSC)、8COM段式液晶顯示驅動器（8*40SegLCD）。
內置硬件算法加速器，支持市面上主流加密算法。
先進的40nm工藝制程，相對于競品在功耗上有較大優勢。
如需要了解更多中移物聯MCU產品，請聯系中移物聯核心代理商，穎特新科技，或者掃碼聯系我們！
在之前的介紹中，我們也為大家介紹了中移芯昇CM32M101A智能門鎖解決方案，也是目前我們主推的非常成熟的解決方案！
