圣邦微：SGM3833A引腳圖及參數詳情

村田電子元器件供應商穎特新科技銷售村田型號：圣邦微：SGM3833A引腳圖及參數詳情，并提供該型號的產品規格書，包含了該產品的封裝尺寸、規格與包裝信息等。聯系電話：0755-82591179.

SGM3833A和SGM3833B是為要求VAvpp、VELpp和Vrlyss的AMOLED顯示器供電而設計的。該裝置集成了兩個Boost變換器，VO1用于VELVDD和VO3用于VAVDo，以及一個用于Velvss的反向降壓Boost轉換器VO2。所有三種轉換器的輸出電壓都可以通過數字接口控制引腳(CTRL)按數字步驟編程。SGM3833A和SGM3833B均可用綠色TQFN-3x3-16L封裝。它們在環境溫度范圍內工作-40°攝氏度至+85攝氏度。

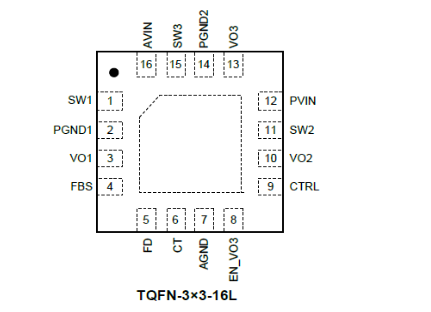

PIN配置

特點

·2.9V至4.5V輸入電壓范圍

·同步增壓轉換器(ELVDD)

4.6V至5.0V輸出電壓，100mV步進

4.6V默認輸出電壓

1.2%精確度

400mA輸出電流能力

用于路徑損耗補償(FBS)的輸出電壓檢測引腳

·同步反相降壓一升壓轉換器(ELVSS)

·輸出電壓為-4.8V至-0.8V，帶100mV步進

-4.0V默認輸出電壓

-4.0V時精確度為1.5%(60毫伏)

400mA輸出電流能力

·同步升壓轉換器(AVDD)

·5.8V至7.9V輸出電壓300mV級

7.6V默認輸出電壓

1.2%精確度

100mA輸出電流能力

·VIN和VouT雙向隔離

·短路保護(SCP)

·過載保護

·熱關斷

·VELVSS啟動延遲:10ms

·短路和OLP檢測時間:1ms

·采用綠色TQFN-3x3-16L封裝

應用

·智能手機和平板電腦

·有源矩陣OLED顯示器
