RT8575GQW 4串LED驅動器介紹及參數

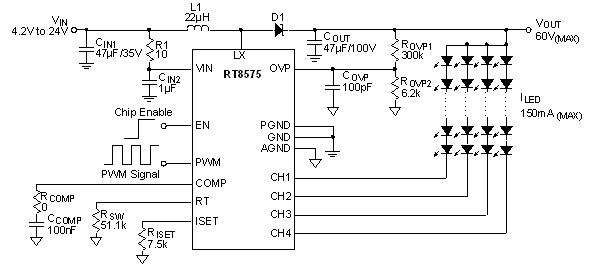

RT8575 是一款支持40V I/O 接口的高效率 LED 驅動器，設計用于驅動一個 LED 數組作為 LCD 屏的背光源。它包含一個電流模式 Boost 轉換器，用于驅動多達4個并聯連接的 LED 串，每串 LED 可以是多達18只 LED 的串聯，與每串 LED 連接的電流源的吸入電流匹配誤差在最大 ±1% 以內，確保各 LED 串之間的亮度一致性。為了給電流源吸入電流的操作預留足夠的空間，Boost 控制器對各個回饋引腳中的最低電壓進行監測并進行調節，同時確保得到一個最優的轉換效率。RT8575 的輸入電壓范圍為 4.2V~24V ，可輸出 50mA~150mA 可調的 LED 電流，其內部功率開關的導通電阻為 150mΩ ，耐壓為 60V ，工作在電流模式的控制器提供逐周期的過流保護，集成化的 PWM 調光功能可實現精確的 LED 電流控制。 PWM 輸入調光信號的頻率范圍可在 120Hz~1kHz 之間進行選擇，調光過程不會導致 LED 上的沖擊電流和電感上的沖擊電流。功率開關的切換頻率也是可調的，其范圍為 150kHz~500kHz，這使得效率和組件尺寸的選擇可以很靈活。RT8575 的封裝有 WDFN-16L 和 DIP-16(BW) 兩種可供選擇。
RT8575 系列主要參數
- 輸入電壓范圍：4.2V~24V
- 最高輸出電壓：60V
- 可調工作頻率范圍： 150kHz~500kHz
- 支持多達4串 LED 負載
- 1% 的 LED 電流精度
- 1% 的 LED 電流一致性
- 可程序設計過壓保護
- 內建軟啟動、過溫保護功能
- LED 短路/開路檢測
- 符合 RoHS 規范，不含鹵素
