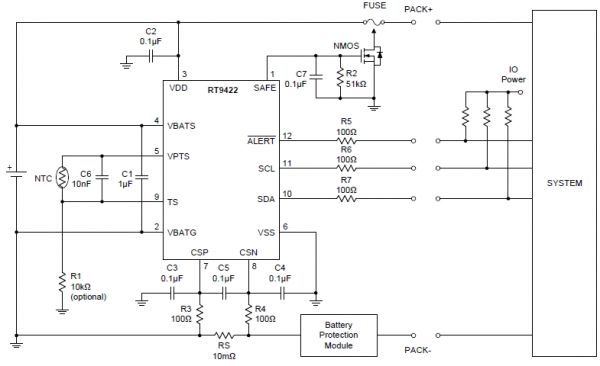

立琦RT9422電池管理芯片電路圖及其規格特點介紹
RT9422 是供單節鋰離子/鋰聚合物電池使用的電量計產品，適合安裝在電池包中使用以完成電池電量的計算和管理工作，對嵌入式電池應用也同樣支持。
它使用基于電流檢測的電壓電量計量方法，利用電池實際電壓和開路電壓之間的關系確定電池荷電狀態的增加或減少，再經電流檢測信息補償以后可準確得知并上報電池的荷電狀態、健康狀態、充滿容量、可使用時間和使用循環數等信息。
加入了電流檢測信息的電量計算方法可得到平滑的電池荷電狀態信息，不會形成時間累積誤差和電流累積誤差，相比受累于電流檢測誤差和電池自放電會造成電池荷電狀態誤差的庫倫計量算法更具優勢。
RT9422 利用中斷機制提供完整的電池狀態信息上報服務，可向主處理器實時提供電池過壓、欠壓、過熱等狀態報警。在高倍率充電應用中，它所使用的開爾文連接模式可消除 IR 壓降效應，具有更好的充電特性和安全性。它所具有的 SOC (荷電狀態) 下限報警和 SOC 變化報警也非常有用。
RT9422 在嚴重故障情形下可通過其 SAFE 引腳發出指示信號以提供第二重安全保護特性，可用作切斷電池包與外界聯系的在線熔絲控制信號，此操作與電池所處的充電或放電狀態完全沒有關系。SAFE 引腳也可用作二次保護 IC 的狀態檢測，并在該保護被觸發時完成電池狀態在 NVM 存儲器中的記錄更新。
RT9422 還集成了具有 128 位密鑰的 SHA-1/HMAC 認證機制，可對電池克隆現象進行有效預防。
應用
1.智能手機
2.平板電腦
3.穿戴式設備
4.數碼相機
5.數碼攝像機
6.手持和便攜式應用
主要規格
| RT9422 | |
|---|---|
| Status | Active |
| Number of Series Cells | 1 |
| Supply Voltage (min) (V) | 2.5 |
| Supply Voltage (max) (V) | 5.5 |
| Communication Interface | I2C |
| Package Type | WDFN2.5x4-12 |
關鍵特性
1.支持電池包側的電池電量計量
2.適用于單節鋰離子/鋰聚合物電池應用
3.使用包含電流檢測的電壓電量計算法計算荷電狀態
4.電量計算結果不存在累積誤差
5.可上報 SOC、SOH、FCC、TTE 和使用循環數
6.電壓測量誤差：±7.5mV
7.電流測量誤差：±1%
8.電池溫度測量誤差：±3°C
9.有報警信息的電池電壓、溫度和 SOC 監控
10.使用非易失存儲器保存電池壽命、電池特性和制造商信息
11.提供第二重電池安全保護
12.使用 SHA-1/HMAC 算法進行電池包認證
13.支持電池高倍率充電
14.功耗低
15.使用低值電流檢測電阻 (2.5mΩ~20mΩ，典型值為 10mΩ)
16.12 引腳 WDFN封裝，0.4mm 引腳間距
17.I2C 控制接口
