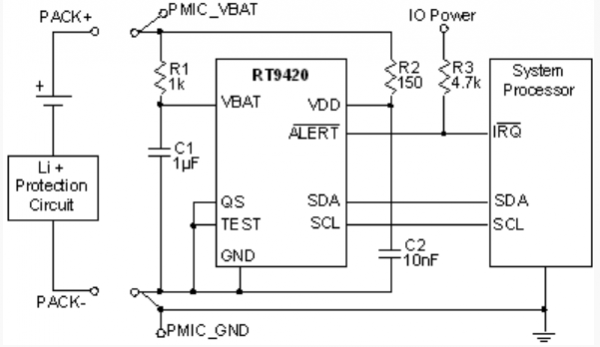

立琦RT9420單節鋰離子電池電量計芯片參數規格電路圖詳情
RT9420 是集成化的系統側鋰離子電池電量計量 IC，它采用基于電池電壓信息和電池開路電壓和動態電壓間的差異進行電池荷電狀態（SOC）計算的算法經過迭代過程對 SOC 的增減進行評估。
這種基于電壓的算法可獲得平滑的 SOC 結果，不會隨著時間和電流的變化而出現誤差的累積，這與基于庫倫計量的電量計算方法形成鮮明的對比，它會受到電流檢測誤差和電池自放電所帶來的 SOC 飄移的困擾。當然，這種基于電壓的算法也有其缺陷，它只能報告 SOC 的增減比例，但不能報告具體的電池容量信息（mAH）。
一次快速的檢測操作即可提供關于電池荷電狀態的足夠精確的初始數據，這種特性容許將此 IC 放置在系統一側，降低了電池成本和對其供應鏈的限制。測量和建立容量數據集的過程可通過 I2C 接口完成。RT9420 的封裝是 WDFN-8L 2x3。
應用
1.智能手機
2.平板計算機
3.數碼相機
4.數碼攝像機
5.手持和便攜式設備
主要規格
| RT9420 | |
|---|---|
| Status | Active |
| Number of Series Cells | 1 |
| Supply Voltage (min) (V) | 2.5 |
| Supply Voltage (max) (V) | 4.5 |
| Communication Interface | I2C |
| Package Type | WDFN2x3-8 |
關鍵特性
1.系統側電池容量計
2.電壓測量精度：±12.5mV
3.采用具有溫度補償的電壓容量算法，獲取精確的相對容量信息
4.容量計算中不存在累積誤差
5.無需電池再學習過程
6.無需使用電流檢測電阻
7.電池電量低時給出報警或中斷信號
8.I2C 兼容接口
9.低功耗
