圣邦微SGM8139在熱釋電傳感器專用模擬前端的應用
隨著智能家居市場的興起，熱釋電傳感器的應用越來越多，低功耗的模擬前端產品一直是市場上非常緊缺的產品。圣邦微電子日前推出的一款6.5μA模擬前端產品SGM8139正好彌補了這個市場段的應用需求。它集成了信號調理的雙路運算放大器，以及窗口比較器、狀態控制器、延遲時間定時器、封鎖時間定時器、電壓基準源、大驅動能力輸出驅動器，可廣泛應用于多種傳感器和延時控制器，以及低功耗系統的喚醒電路。
SGM8139可以在1.4V到5.5V的電壓范圍內工作，超低工作電流的性質讓它非常適合單節或者雙節干電池供電的應用，有效降低系統成本，大幅度延長系統工作時間。SGM8139內置雙運放和窗口比較器，以及外置RC可調時間的延時器和封鎖時間定時器，可以有效處理熱釋電紅外傳感器的輸出信號，防止外部干擾信號。
SGM8139 提供綠色環保的SOIC-16和TQFN-2.5×2.5-16L封裝，并可在-40℃至+85℃的溫度范圍內可靠工作。

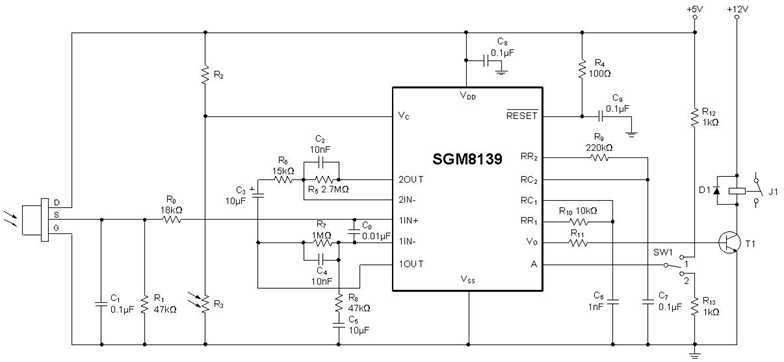

SGM8139應用電路：
相關信息與供貨情況：
SGM8139已于2016年開始量產，大宗訂貨周期為4-6周，如有需要請與穎特新科技聯系。
型號 | 封裝 | 工作溫度范圍 | 訂貨代碼 | 封裝頂標 | 芯片包裝 |
SGM8139 | SOIC-16 | -40℃ to +85℃ | SGM8139YS16G/TR | SGM8139YS16 XXXXX | Tape and Reel, 2500 |
TQFN-2.5×2.5-16L | -40℃ to +85℃ | SGM8139YTQB16G/TR | 8139 XXXXX | Tape and Reel, 3000 |
編輯：admin 最后修改時間：2019-04-17
