意法半導體推出新的數字電源控制器

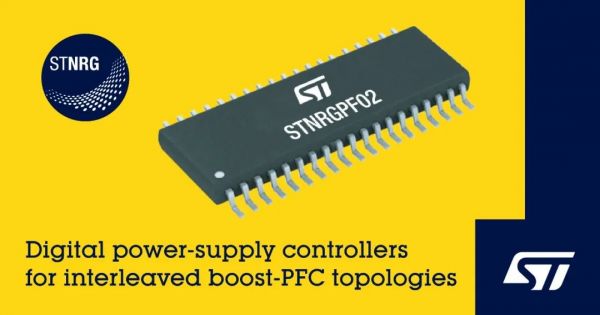

意法半導體數字電源控制器系列產品新增一款用于雙通道交錯式升壓PFC拓撲的電源 IC STNRGPF02？蛻艨梢允褂胑DesignSuite軟件輕松配置這款I(lǐng)C。這款軟件還有助于客戶快速完成電路設計和外部元器件的選擇。
STNRGPF02讓600W至6kW的應用也可以享受數字電源帶來的優勢，例如，與典型模擬控制方法相比，ST解決方案的靈活性更高，設計周期更短；同時，與其它數字解決方案相比，ST解決方案的系統集成度比更高，無需另配DSP處理器或微控制器 (MCU)。
STNRGPF02的典型應用包括工業電機、空調、家用和商用電器、移動通信基站、電信基礎設施、數據中心設備和不間斷電源(UPS)。
STNRGPF02是一款連續導通模式(CCM)固定頻率電源IC具有平均電流模式控制功能，這是一個模擬器件與數字控制的優化組合，在內部電流回路中整合一個硬件模擬比例積分(PI)補償器，在外部電壓回路中整合一個數字PI控制器，確？刂祈憫焖佟ｋ妷汉碗娏鲀蓚回路的級聯控制電路是通過改變總平均電感電流的方式調節輸出電壓。
新控制器專為使用外部繼電器或三端雙向可控硅開關的機械浪涌電流控制而設計，與專為采用固態器件的數字浪涌控制設計的STNRGPF12一樣，同屬于意法半導體的數字電源產品組合。兩種控制器均支持可設置相切、負載前饋和突發模式，以最大程度地提高能效。內置的保護功能包括可設置的快速動作的過熱保護和過電流保護(OCP)、過壓保護(OVP)和軟啟動管理，還提供PFC故障和PFC OK狀態指示引腳。
用eDesignSuite配置STNRGPF02十分簡單，只要輸入電源變換器規格并運行配置器即可。該工具生成一個完整的主電路物料清單(BOM)和二進制目標代碼，固件代碼通過串行通信端口下載到芯片，因而，可以大大縮短典型的電源設計周期。開發人員還可以通過芯片串行通信端口監視PFC參數。
STNRGPF02的評估板STEVAL-IPFC02V1現已上市，可以加快采用了STNRGPF02的電源開發過程。該電路板包含一個逐周期模擬穩流與數字控制靈活性兼?zhèn)涞腜FC參考設計，可以實現功率因數極高且諧波失真極低的電源。
STNRGPF02現已量產，采用TSSOP38封裝
