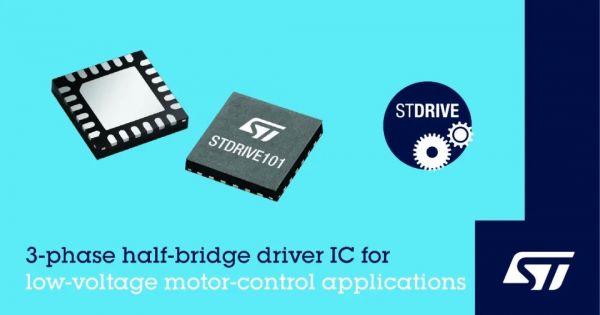

意法半導體低壓專用柵極驅動器IC
意法半導體推出一款75V以下低壓工業應用高集成度三相半橋驅動器IC，這是一個節省空間、節能高效的電機控制解決方案，適用于控制電動自行車、電動工具、泵、風扇、輕型機械、游戲機和其他設備內的三相無刷電機。STDRIVE101內置三個用于驅動外部N溝道MOSFET的半橋驅動器，每個驅動器的最大拉電流和灌電流都是600mA。芯片內部集成自舉二極管和50mA 12V低壓降(LDO)穩壓器，可隨時為外部組件供電，最大程度地減少物料清單成本。集成的比較器配合外部電阻可以檢測電流，MOSFET漏源電壓監視功能可以實現短路保護。
內部基本安全功能包括內部產生的防止交叉導通的死區時間、過熱關機功能，以及防止MOSFET在低效率或危險條件下工作的高低邊欠壓鎖定(UVLO)。
DT/ MODE選擇引腳讓設計人員可以選擇使用單獨的高邊和低邊信號或單個PWM信號控制開關管，并啟用輸入。待機引腳可使STDRIVE101進入LDO穩壓器關閉的低功耗模式，在空閑時最大程度地節省電能。
STDRIVE101現已投產，采用4mm x 4mm 的24引腳VFQFN封裝。
