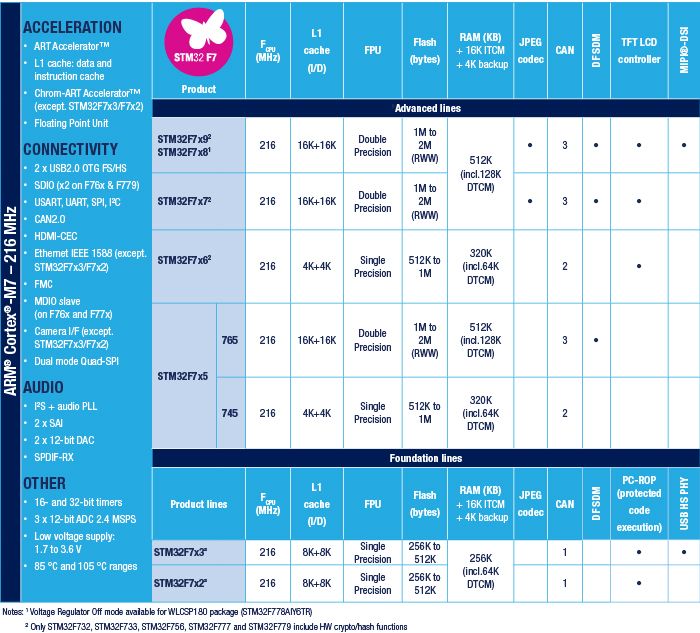

配備ARM® Cortex®-M7內核的STM32F7系列超高性能MCU
得益于意法半導體的ART Accelerator™ 加速器以及一級高速緩存【L1 CACHE】，不論是從內部閃存還是外部存儲器執行程序，STM32F7微控制器均能釋放Cortex-M7內核的最高性能理論值: 在216 MHz fCPU主頻時，性能測試取得1082 CoreMark /462 DMIPS的成績。
富有更多新外設的智能系統架構
STM32F7系列充分釋放Cortex-M7內核的全部潛能：
• AXI和Multi-AHB總線矩陣讓處理器內核、外設接口和存儲器高速互連互通
• 最高16 KB +16 KB的指令和數據高速緩存組合
• 最高2 MB內置閃存，部分產品型號提供邊讀邊寫功能
• 2個通用DMA控制器、以太網專用DMA控制器(部分產品型號)、高速USB On-The-Go接口和Chrom-ART圖形加速器(部分產品型號)
• 雙時鐘系統使得外設時鐘獨立于與CPU時鐘，系統時鐘變化不影響外設運行
• 更多其它外設接口，例如，2個支持SPDIF輸出的串行音頻接口(SAI)、3個支持SPDIF輸入的I2S半雙工接口、2個內置專用電源的USB OTG接口和雙模Quad-SPI閃存接口
• 分布式架構大容量SRAM存儲器：
- 高達 512 KB通用數據存儲器，包括最高128 KB的緊耦合數據存儲器(DTCM)，用于時間敏感的數據處理(如：棧和堆...)
- 16 KB的緊耦合指令存儲器(ITCM)，用于時間敏感的程序執行
- 4 KB的備份SRAM，用于在最低功耗模式下保存數據
• 部分產品型號支持程序運行安全保護功能(PC-ROP)
• 部分產品型號支持片上集成高速USB PHY
能效
• 在1.8 V下，7 CoreMark/mW
• 停止模式下，典型工作電流100 μA，所有寄存器及SRAM內容得以保持
兼容性
• Cortex-M7向下兼容Cortex-M4指令集
• STM32F7系列與STM32F4系列引腳對引腳兼容 *
*【注】：64引腳和100引腳的具體兼容情況，請參見數據手冊
