意法半導體集成阻抗匹配和保護功能的新射頻IC 可簡化便攜式GNSS接收器設計

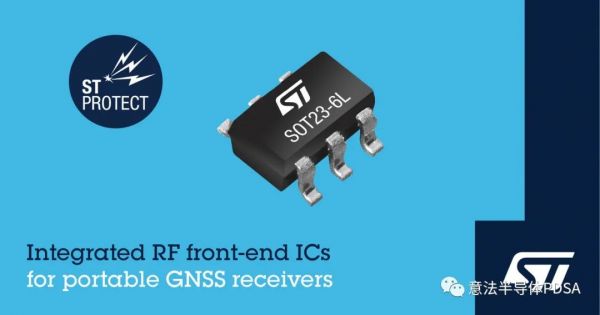

BPF8089-01SC6是一種集成射頻前端，其輸入阻抗匹配電路位于STA8089和STA8090低噪聲放大器輸入端和天線之間，用于全球導航衛星系統(GNSS)接收機。該器件嵌入了與ESD保護相關的匹配網絡，以便根據EOS和ESD標準保護STA8089和STA8090 LNA輸入。作為ASIP(專用集成無源)系列產品的組成部分，采用SOT23-6L封裝，可與自動光學檢查兼容。
BPF8089-01SC6在衛星接收器的天線和低噪放大器(LNA)之間提供一個50Ω的阻抗匹配接口，可以直接與意法半導體的低噪放大器STA8089和STA8090 LNA配套使用。這款尺寸緊湊的高集成度器件一般情況下可以替代由多達五個電容、電阻和電感以及兩個分立保護器件組成的匹配電路，從而顯著節省電路板面積。此外，設計人員還可以利用器件數據手冊中的PCB跡線規范來降低設計難度，取得最佳的射頻性能。
新產品的ESD保護功能符合IEC 61000-4-22標準的規定，并高于4級安全的接觸放電8kV和空氣放電15kV。該器件還可以承受MIL STD 883C規定的2kV脈沖電壓。

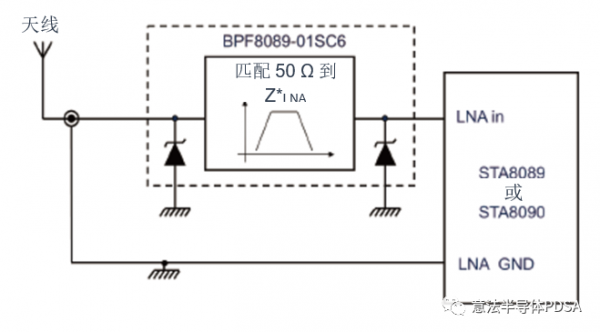

【設計框圖】
BPF8089-01SC6適用于GPS、伽利略、GLONASS、北斗和QZSS導航衛星系統便攜式接收器，應用前景廣闊，包括消費衛星導航、無線電基站、無人機、資產或家畜跟蹤和智慧農業。
