解決方案

新唐的開發環境的搭建，驅動以及BSP

關鍵字：新唐MCU教程開發環境發布時間：2019-05-22

https://www.keil.com/demo/eval/arm.htm

1，MDK-ARM的IDE集成開發環境：mdk512.exe
http://www.keil.com/fid/tsrz5twr ... les/eval/mdk512.exe
(MD5: 227234b11466818578c407f8e8217f97）
如果用到KEIL C51也可以同時安裝在同一目錄下，不受影響，如5.
注意新舊版本的EXE和DLL不要以舊覆蓋新，要用新覆蓋舊的原則的即可，注意確認或者略過。

MDK-ARM5.00以后，把器件相關的例程，庫，配置代碼等與最簡潔的IDE無關的東西剝離了，
如果有PACK包的器件可以在UV5的界面中升級更新方式在線下載安裝，也可以到4的連接上下載后安裝到MDK-ARM安裝目錄。
如果沒有相應的PACK包的器件得裝相應的舊器件的補丁包，如2的CORTEX-M系列補丁包和3的ARM7，ARM9系列補丁包。

http://www2.keil.com/mdk5/legacy
2，MDK-ARM的 Cortex-M 系列補丁包： mdkcm512.exe
http://www.keil.com/download/files/mdkcm512.exe
3，MDK-ARM的 ARM7, ARM9 & Cortex-R 系列補丁包： mdk79v512.exe
http://www.keil.com/download/files/mdk79v512.exe
4，MDK-ARM的PACK補丁包：
http://www.keil.com/dd2/Pack/
如新唐M0，M4：Nuvoton.NuMicro_DFP.1.0.2.pack 和 Nuvoton.NuMicro_DFP.1.0.2.pdsc（這個以前需要現在不需要了只需要把驅動裝上就好）

（安裝好后在這個路徑有備份：C:\Keil\ARM\Pack\.Download，可以復制到其它電腦，不用每臺都在線下載升級。）

5，KEIL C51安裝包：c51v953.exe
https://www.keil.com/demo/eval/c51.htm
http://www.keil.com/fid/sg9aaewb ... es/eval/c51v953.exe
MD5: 459fa4dd8dbc5a38597ae903d8fca052
新唐的M0，M4開發還需要安裝：
6，NU－LINK的驅動插件：Nu-Link_Keil_Driver_V1.26.6314.zip
http://www.nuvoton.com/resource- ... iver_V1.26.6314.zip
7，NU－LINK在線PC端軟件：NuMicro_ICP_Programming_Tool_V1.26.6314.zip
http://www.nuvoton.com/resource- ... Tool_V1.26.6314.zip

NUC1XX系列開發環境的搭建

1 概述

本文主要描述如何建立新唐NUC1XX系列芯片的開發環境，包括編譯，下載以及調試環境的建立。

2 硬件環境

以NuTiny-EVB-120為示例硬件平臺，調試器為“Nu_Link-Me_001 V1.2”，還有一根USB線。

NuTiny-SDK-NUC120開發板的詳細資料目錄：\Build\Evaluation Board\NuTiny-SDK-NUC120

PC機的操作系統為WINDOWS XP SP4。

3 Keil MDK-ARM安裝

Keil MDK-ARM安裝包的評估版可以在網絡上下載。正版需要向ARM公司購買License，網絡上有一些序列號生成器，也可以使用。本文檔使用的是4.13a的版本。（請使用24小時后立即刪除哦：））

Keil MDK-ARM安裝軟件目錄：\Build\Keil_MDK

3.1 安裝Keil uVision4

雙擊MDK413a.exe，進入安裝界面。

安裝Project example，可以選擇不安裝。

安裝完uVision4后，安裝程序會自動進入ULINK驅動的安裝界面。

3.2 安裝ULINK驅動（可選）

Keil ULINK 仿真器是一款由Keil公司開發推出的多功能ARM調試工具，可以通過JTAG或CODS接口連接到目標系統仿真或下載程序，目前已經成為國內主流的ARM開發工具。

可以選擇不安裝，也就是將下圖的兩個復選框都取消。

安裝完畢后，在桌面上生成了“Keil uVision4”的快捷圖標。

3.3 安裝序列號

點擊桌面的“Keil uVision4”的快捷圖標進入主界面。點擊“File”->“License Management”菜單。復制右邊的Computer ID，這是對應本臺電腦的ID，需要輸入到keillic.exe中生成序列號。沒有輸入序列號之前，該軟件是evaluation版本。

解壓keil_crash.zip為keillic.exe文件，點擊該exe文件。在窗口的CID編輯框內粘帖剛剛復制的CID，Target編輯框選擇“ARM”，點擊“Generate”按鈕即可生成對應本機的序列號。

將生成的序列號復制，粘帖到剛才打開的Keil license management窗口底部的“New License ID Code”編輯框內，點擊“Add LIC”按鈕即可。

注冊成功后，License Management窗口顯示相關的該軟件可用信息：expires:Jan, 2020

4 安裝Nu-Link4.1 Nu-Link驅動安裝

Keil的μVision開發工具主要是用來管理工程，編寫、編譯、調試程序以及下載程序到目標板上的，而調試或下載程序到目標板上則需要調試驅動程序的支持，如ULink ARM Debugger就是這樣的調試驅動程序；Nuvoton也為μVision提供了這樣的調試驅動程序：Nu-Link，它主要用來輔助μVision調試Cortex-M0系列芯片的，尤其是Nuvoton的NUC1XX系列的芯片。同時Nu-Link還可以進行Flash的編程。

在μVision的工程配置選項里選擇了Nu-Link調試驅動程序后，就可以進行程序的調試了，比如開始/停止調試會話，設置/清除斷點，讀寫寄存器、內存，單步執行等等；另外還可以為特定的芯片選擇Flash編程算法，該算法程序可以對芯片的Flash空間進行快速地擦除、改寫和驗證。

相關具體說明可參考幫助文檔：\Build\Help_doc\NuMicro Cortex-M0 Keil 調試器驅動用戶手冊 1.03.pdf

安裝文件目錄：\Build\Nu-Link Driver\NuMicro Keil uVision IDE driver (Build 4125) V1.03，點擊exe進行安裝。

首先安裝程序會安裝Nu-Link驅動。

可全部選Next按鈕，直到安裝成功

4.2 關聯Nu-Link到Keil

這個安裝步驟是將Nu-Link驅動和Keil uVision開發環境聯系起來，這時需要注意，如果你機器上安裝過其他Keil版本，那么就需要選擇相關的Keil目錄了。

這個窗口就是選擇需要安裝的Keil目錄了，請選擇你所需要使用Nu-Link的Keil版本安裝目錄。

安裝成功后，在相關的Keil uVision4的安裝目錄下將多出如下目錄和文件：

.\ARM\BIN\Nu_Link.dll: NuMicro Cortex-M0 Keil μVision Driver的DLL文件

.\ARM\BIN\Nu_Link: 包含COPYRIGHT, License和寄存器詳細信息，semihosting示例程序等

.\ARM\Flash: 包含F(xiàn)lash編程算法

.\UV4\Nuvoton_NuMicro_Cortex_M0_DateBase.cdb : NuMicro Cortex-M0 MCU數據庫

安裝完Nu-Link Driver后，從開始菜單->所有程序，可以看到相關的幫助文檔。

5 NUC1XX BSP安裝

新唐提供了NUX1XX的板級支持包程序（BSP，Board Support Package），有利于客戶在該驅動程序的基礎上進行應用程序的快速開發，而不用從寄存器層面重新開發驅動程序。

BSP庫文件安裝目錄：\Build\BSP Library\ NUC100SeriesBSP_CMSIS_v1.02.002.exe

點擊exe后系統將相關BSP文件安裝到相應的目錄，并在Keil MDK中進行了相應的注冊關聯以及拷貝相關的文件。例如以下兩個系統文件：

l \Keil\ARM\Startup\Nuvoton\NUC1xx\ startup_NUC1xx.s

l \Keil\ARM\Startup\Nuvoton\NUC1xx\ system_NUC1xx.c

同時對UV4的“CPU類型庫”也做了新唐CPU的更新，在新建UV4工程時可以選擇相應的新唐CPU型號。

在BSP的安裝目錄下，包含了驅動程序和許多的樣例程序，可供工程師開發時調用和參考。同時還提供了驅動的相關文檔。

前言：新唐N32905U1DN單片機不支持用戶將程序燒錄到內部FLASH，必須外掛FLASH存儲用戶程序，可以是SPI FLASH、NAND FLASH、SD卡。用戶采用裸機開發的方式可使用官方提供的lib文件和對應的頭文件。本工程代碼是在內部SDRAM下調試，如需固化程序，可通過USB下載，敬請關注后期博客。

M0516的開發環境的搭建

首先安裝編程環境，我用的是MDK5.0。MDK可以跟C51裝到同一個目錄，這樣既可以寫C51的程序也可以寫M051程序了。
      第二步去新唐的官網下載 Nu-Link Driver for Keil RVMDK V1.24.6211.zip 仿真器的驅動，并安裝好。
      第三部下載M051 SeriesBSP_CMSIS_V2.01.002.zip  和 M051 SeriesBSP_DirectRegisterAccess_EN_V1.01.003.zip，這兩個是M051的庫文件。據說用CMSIS庫就像ARM M3的編程方式差不多(我沒用過M3)，DirectRegisterAccess庫是直接操作寄存器跟51單片機的編程方式差不多。問了問高手，他們建議用CMSIS，因為更簡單方便。我兩個都裝上了。這兩個文件直接解壓C盤即可，路徑要記住，要在mdk里面填寫。
      打開MDK，新建一個項目，取名TEST，然后出現下圖，點OK。

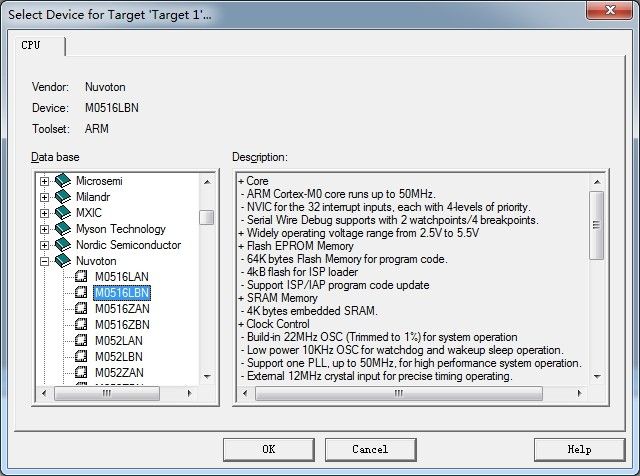

出現選擇CPU對話框，找到M0516LBN,點OK.

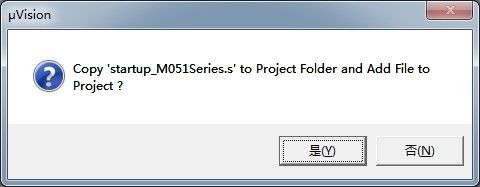

然后下面對話框點yes。

然后就進入MDK的主界面了。再新建一個空文檔，并保存，取名為main.c

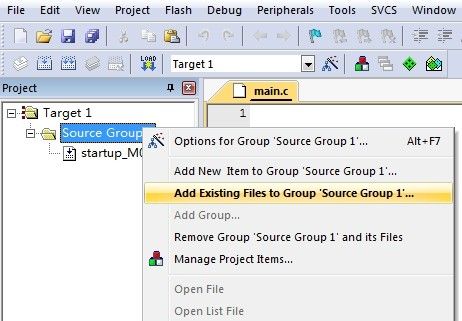

在Source Group 1上點右鍵選擇Add Existing Files to Group ，把main.c加進來。


點擊工具欄上的  這個圖標。做如下設置。

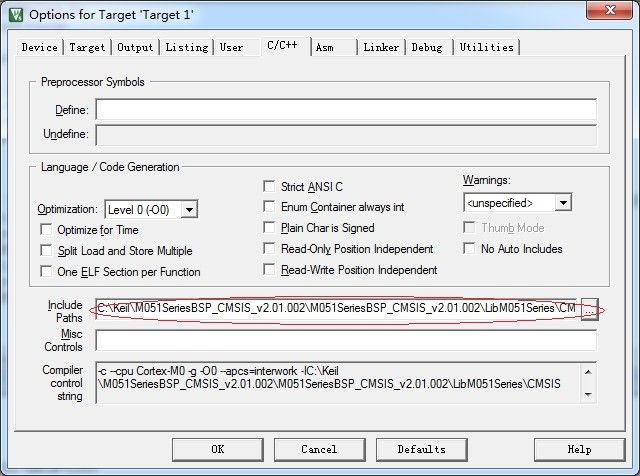

下圖的include paths里面寫上剛才解壓的 M051 SeriesBSP_CMSIS_V2.01.002.zip的路徑。我寫的是：
C:\Keil\M051SeriesBSP_CMSIS_v2.01.002\M051SeriesBSP_CMSIS_v2.01.002\LibM051Series\CMSIS\CM0\DeviceSupport\Nuvoton\M051Series;C:\Keil\M051SeriesBSP_CMSIS_v2.01.002\M051SeriesBSP_CMSIS_v2.01.002\LibM051Series\StdDriver\inc

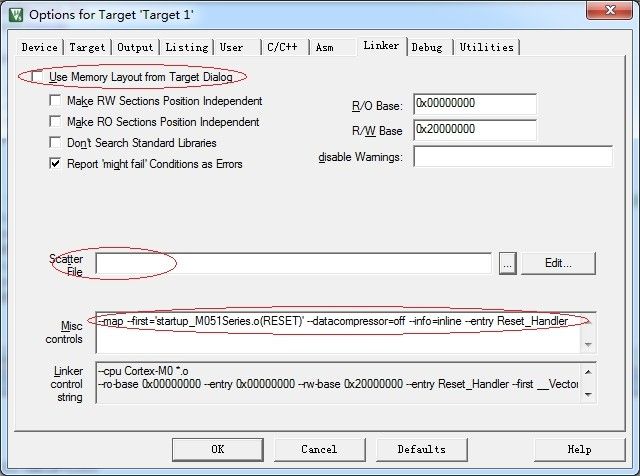

下圖在scatter file里寫：--map --first='startup_M051Series.o(RESET)' --datacompressor=off --info=inline --entry Reset_Handler

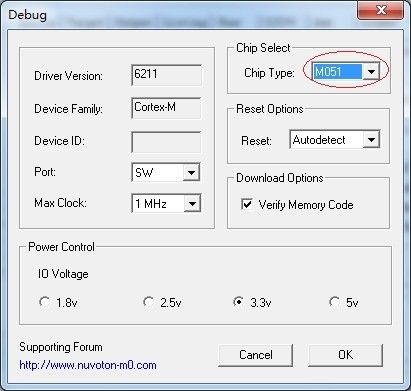

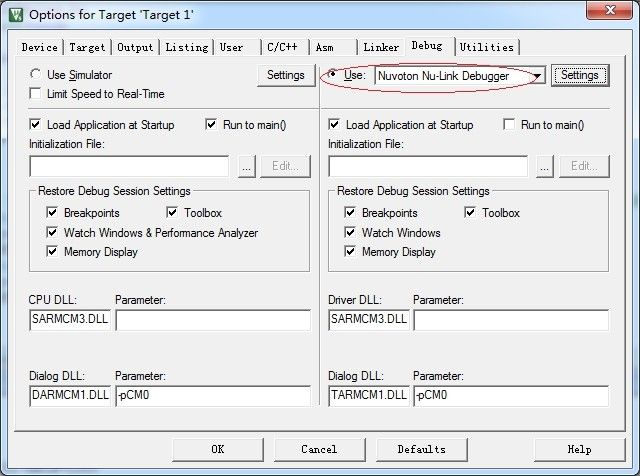

選擇Nuvoton Nu-Link Debugger，然后點Settings按鈕。

然后在main.c里輸入以下代碼
#include <M051Series.h>
void SystemInit(void)
{}
int main(void)
{
      //設置P2.0為強推挽輸出
_GPIO_SET_PIN_MODE(P2, 0, GPIO_PMD_OUTPUT);
while(1)
{
      //讓P2.0交替輸出高低電平。把LED燈的正極接到P2.0負極接地，LED就會一閃一閃的。
P20 = 1;
SYS_SysTickDelay(500000);
P20 = 0;
SYS_SysTickDelay(500000);
}
}

然后按Ctrl+F5就可以單步調試程序了。如果你沒有設置斷點的話，這時候LED就會一閃一閃的。

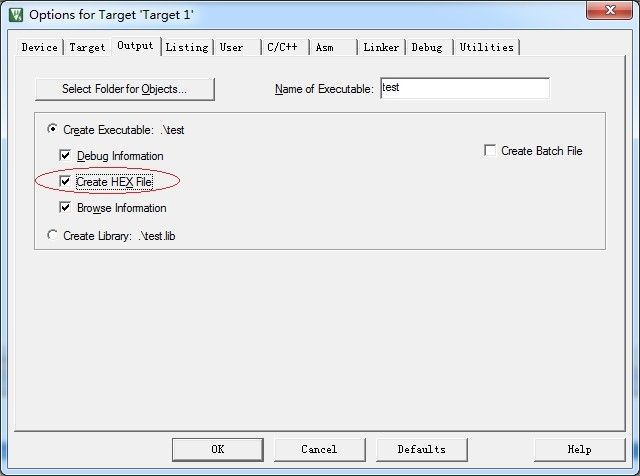

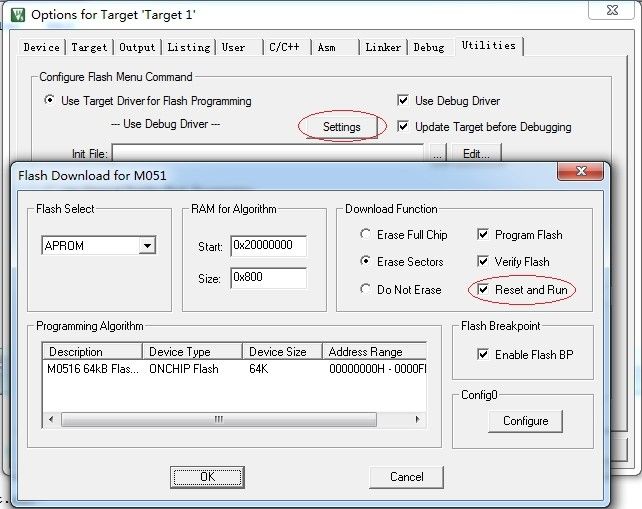

如果不想調試，想直接把程序燒入芯片做如下設置。

然后再點工具欄上的按鈕。

以上都是我自己在網上轉發的，但是就目前來說，已經方便很多了，m0 m4 keIL開發環境建立起來，裝上NULINK驅動，從官網上下載BSP包，直接就可以進行開發，而8051 N76E003裝兩個驅動一個是NULINK的，另一個是C51的
