解決方案

東芝TCK42xG系列新型MOSFET柵極驅動IC，助力移動電子設備小型化

關鍵字：可穿戴設備東芝MOSFET 發布時間：2022-06-07

TCK42xG系列支持外部背對背MOSFET

穎特新科技訊：東芝電子元件及存儲裝置株式會社（“東芝”）今日宣布，在其TCK42xG系列MOSFET柵極驅動IC產品中新增五款適用于可穿戴設備等移動電子設備的產品。該系列的新產品配備了過電壓鎖定功能，能根據輸入電壓控制外部MOSFET的柵極電壓。

新產品具體包括：用于24V電源線的“TCK420G”；用于12V電源線的“TCK422G”和“TCK423G”；用于9V電源線的“TCK424G”；以及用于5V電源線的“TCK425G”。與已經推出的用于20V電源線的“TCK421G”共同構成完整的產品線。

在新推出這五款產品后，TCK42xG系列現在允許用戶從10V和5.6V這兩種類型的柵源電壓中進行選擇，這覆蓋了更多規格的MOSFET。憑借輸入過電壓鎖定功能的多種檢測電壓，該產品能用于5V至24V的電源線路。如果與外部背對背MOSFET結合使用，它們也適用于配置具有反向電流阻斷功能的負載開關電路（圖1）或電源多路復用器電路（圖2）。除此之外，其內置的電荷泵電路支持從2.7V至28V的寬輸入電壓范圍，因此經過間歇操作，可在外部背對背MOSFET的柵極和源極之間提供穩定的電壓---這種方式允許大電流的切換。

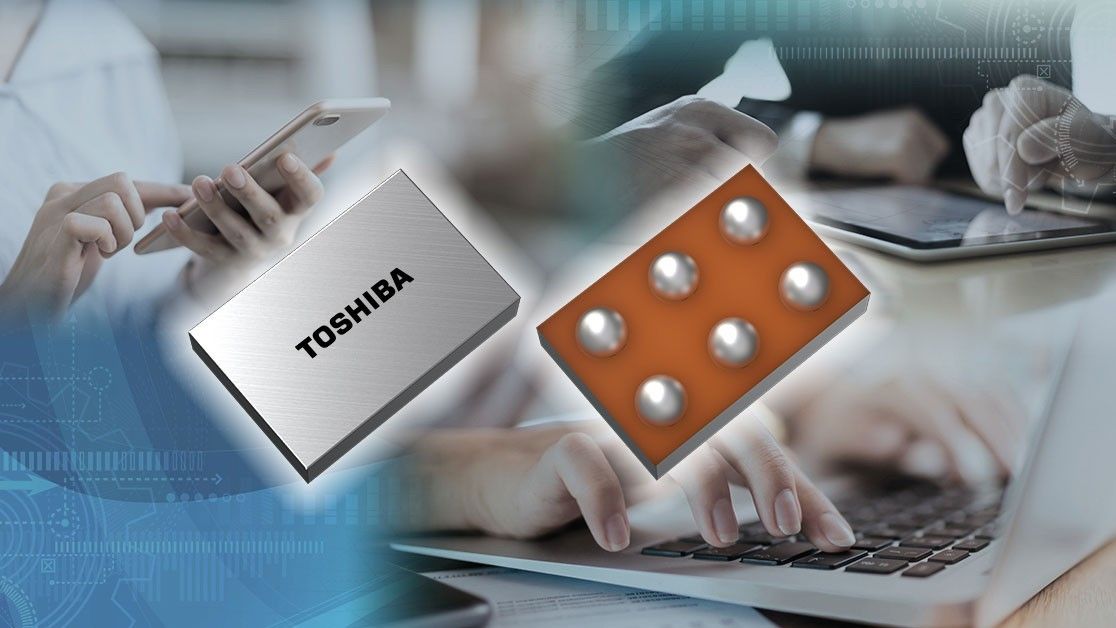

TCK42xG采用WCSP6G^[1]封裝，是業內最小的^[2]封裝類型之一，助力可穿戴設備、智能手機等小型設備實現高密度貼裝，從而縮小它們的尺寸。

此外，東芝還開發出電源多路復用器電路參考設計，這是一種利用TCK42xG的功能的電源多路復用器參考設計示例。該設計示例于今日在東芝網站上發布。

圖1：負載開關電路（單高邊、背對背）

圖2：電源多路復用器電路

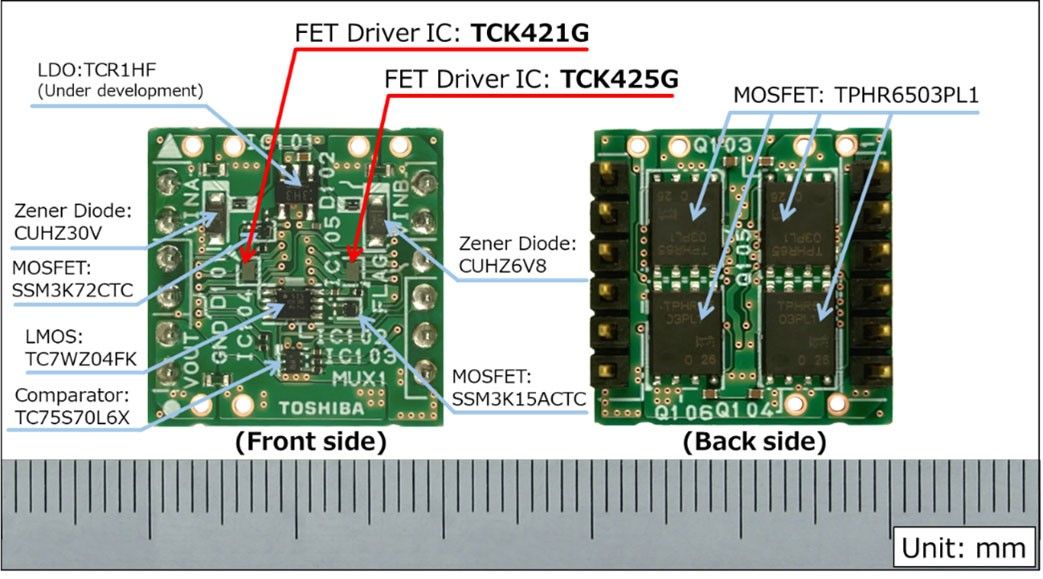

圖3：電源多路復用器電路板

應用：

-可穿戴設備

-智能手機

-筆記本電腦、平板電腦

-存儲設備等

特性：

-內置電荷泵電路，柵極-源極電壓設置（5.6V、10V）取決于輸入電壓

-過電壓鎖定支持5V至24V

-低輸入關斷電流：IQ(OFF)＝0.5μA（最大值）@VIN＝5V

主要規格：

（除非另有說明，Ta＝25℃）

器件型號		TCK420G		TCK421G^[3]		TCK422G	TCK423G		TCK424G	TCK425G
封裝
名稱		WCSP6G
尺寸		1.2×0.8（典型值），厚度＝0.35（最大值）
工作范圍
輸入工作電壓 VIN_opr（V）	@Ta＝-40至85℃	2.7-28
電氣特性
VIN UVLO閾值，VOUT下降 VIN_UVLO 典型值／最大值（V）	@Ta＝-40至85℃	2.0／2.5
VIN OVLO閾值， VOUT下降 VIN_OVLO 最小值／最大值（V）	@Ta＝-40至85℃	26.50 ／28.50	22.34 ／24.05		13.61 ／14.91			10.35 ／11.47			5.76 ／6.87
待機電流（斷態） IQ(OFF)最大值（μA）	@VIN＝5V， Ta＝-40至85℃	0.5
柵極驅動電壓（VGATE1－VIN）（VGATE2－VOUT） VGS典型值（V）	@VIN＝12V／20V	10／10		10／10		10／-	5.6／-		-／-	-／-
柵極驅動電壓（VGATE1－VIN）（VGATE2－VOUT） VGS典型值（V）	@VIN＝5V／9V	10／10		10／10		10／10	5.6／5.6		5.6／5.6	5.6／-
VGS導通時間 tON典型值	@VIN＝5V， CGATE1,2＝4000pF	2.9
VGS關斷時間 tOFF典型值（μs）	@VIN＝5V， CGATE1,2＝4000pF	52					23
OVLO VGS關斷時間 tOVP典型值（μs）	@CGATE1,2＝4000pF	31		34		41	16		18	19
庫存查詢與購買		在線購買		在線購買		在線購買	在線購買		在線購買	在線購買

注：

[1] 1.2mm×0.8mm芯片級封裝

[2] 在MOSFET柵極驅動IC中，截至2022年6月的東芝調研。

[3] 已經發布的產品
