新唐M032系列USB Type-C PD 3.0 快充解決方案
通用串行總線端口管理控制器方案
新唐M032系列USB Type-C PD 3.0 快充解決方案包括 USB Type-C® PD 3.0 硬件層驅動程序和軟件協議棧，用于開發 USB PD 應用程序。M032 系列做為通用串行總線端口管理器，NCT3807 則是端口控制器。其軟件堆棧支持 USB-IF 協會的電源供電/充電規格。此解決方案支持雙端口應用，新唐在 USB Type-C® PD 3.0 產品設計方面擁有豐富的經驗。
方案特色
- 新唐支持 USB Type-C®和 USB 電源傳遞多端口設計
- M032 實現 USB PD 協議棧的策略引擎和協議層
- NCT3807 提供 VBUS 和 VCONN 電源控制、 USB Type-C® CC 邏輯以及 USB PD BMC 物理層和協議層
MCU 特點：M032系列 (32-bit Arm® Cortex®-M0)
- 內置高達 512 KB APROM 和 96 KB SRAM
- 內置高達 2 MSPS 12位 ADC 及 PDMA
- 內置硬件除法器
- 多種顯示尺寸，適合應用和 PCB 尺寸
- 優異的 ESD 和 EFT 抗干擾能力：EFT 4.4 kV/ ESD HBM 6 kV
- 工作溫度：-40°C 至 105°C

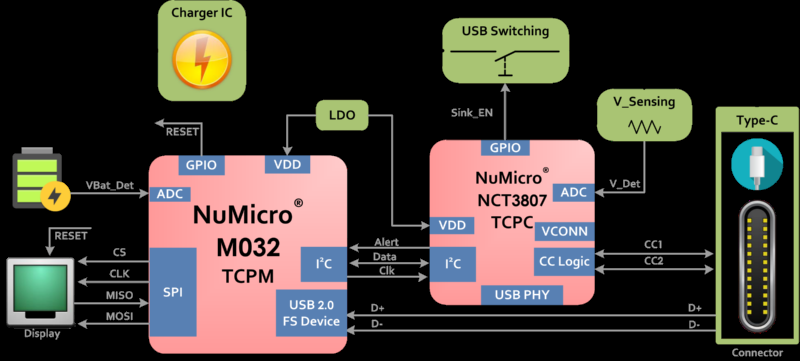

系統示意圖
