村田:噪聲對策中如何改善WLAN的接收靈敏度？
來源:村田中文社區近年來，各種集成中都安裝了WLAN，使用通信網絡的服務在逐漸增加。但是，想要舒適地使用這些服務，就必須保證足夠的通信速度。IEEE802.11n、11ac等WLAN的通信速度確實很快，但事實上如果集成本身的接收靈敏度差的話也沒有任何用處。
如果WLAN的通信頻段和相同頻帶的噪聲共同存在于設備中的話，噪聲會耦合到天線從而降低接收靈敏度。這種現象被稱為抑制接收靈敏度。因為抑制接收靈敏度在設備內的狹小空間內發生，所以即使輻射噪聲處于不太會產生問題的微小噪聲的水平，也會有影響，因此必須尋求比傳統更加嚴格的噪聲對策。
為了改善抑制接收靈敏度，必須要降低耦合到WLAN天線的噪聲，一味地采取對策也不會有效果。重點是噪聲源、具體的傳導機制、選擇最適合的EMI濾波器、還有為了準確地切斷傳導路徑要在最適合的地方安裝元件（圖1）。

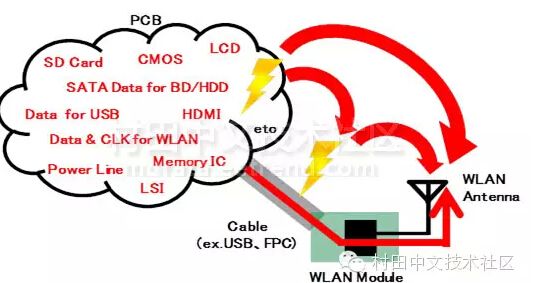

圖1. 具體的傳導機制
噪聲源是高速通信的接口、存儲器、LSI。即使工作頻率緩慢其諧波噪聲也會疊加到WLAN的通信頻率的寬頻帶中，請一定要注意。傳導機制分為導體傳導、空間傳導、導體傳導→空間傳導、空間傳導→導體傳導等。
空間傳導的話，因為金屬板和電波吸收板的關系能夠屏蔽，導體傳導的話EMI濾波器比較有效。EMI濾波器的通信帶寬為2.4GHz/5GHz的頻帶，建議使用噪聲除去效果強、高頻對應的鐵氧體磁珠、共模扼流線圈、π型/T型濾波器、3端子電容器。
即使噪聲被攔截在一個地方，也可能從其他的傳導路徑泄漏，請盡量嚴格地采取限制噪聲的對策。請將EMI濾波器安裝在距離噪聲源近的地方。
圖2是BD錄音機中天線耦合噪聲的對策事例。此次，從SATA電纜、USB電纜輻射的噪聲耦合到了天線，通過在各種信號線中使用圖3所示的共模扼流線圈，來實現圖4所示的在寬頻帶中削減約3dB的噪聲的效果。

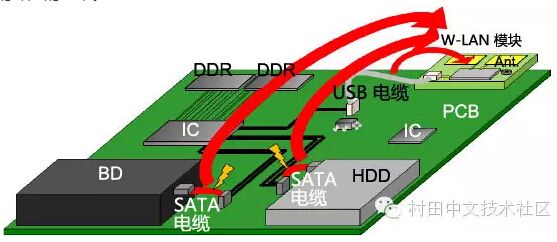

圖2. BD錄音機中噪聲傳導途徑（例）

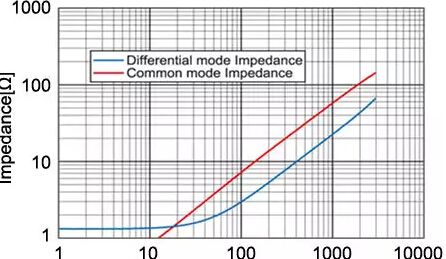

圖3a. 阻抗曲線（USB噪聲對策：DLW21SN900HQ2)

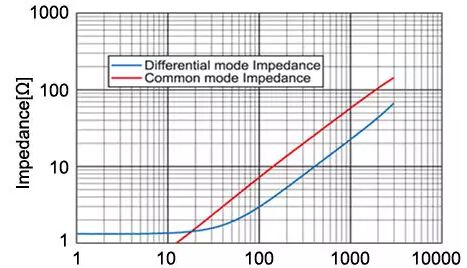

圖3b. 阻抗曲線（SATA噪聲對策:DLP0QSA070HL2)

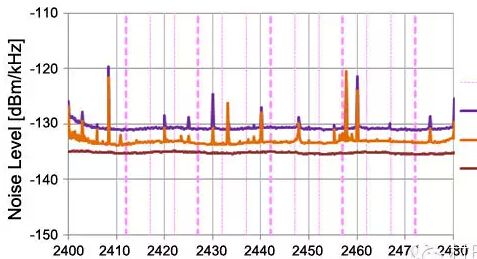

圖4. BD錄音機中WLAN天線的耦合噪聲（例)

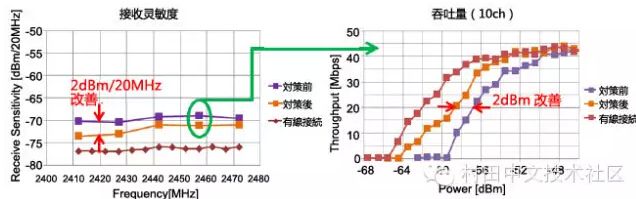

通過裝入EMI濾波器如果能夠確認耦合到天線的噪聲減少的話，那么就可以嘗試著確認實際接收靈敏度是否有所改善。比如，使用混響室的話（混響室是3GPP推薦的評估體系之一）就可以評估假設的多徑環境的接收靈敏度。圖5的例子中就將接收靈敏度和吞吐量都改善了約2dB。
