x電容和y電容參數怎么看
根據IEC 60384-14，電容器分為X電容及Y電容。
Y電容參數主要看額定電壓及測試耐電壓。腳距，腳長Y電容廠家都有規格書。Y電容也叫安全電容需通過安規認證，產品上都有各國安規認證標志及規格參數。
X電容是指跨于L-N之間的電容器。 X電容注重的參數是耐壓等級。
Y電容是指跨于L-G/N-G之間的電容器。Y電容注重的參數就是絕緣等級。(L=Line, N=Neutral, G=Ground)

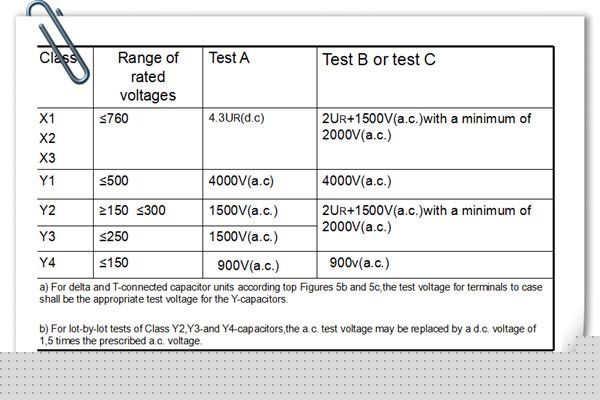

X電容底下又分為X1, X2, X3，主要差別在于: 1. X1耐高壓：2.5 KV＜X1≤4 kV, 2. X2耐高壓：X2≤2.5 kV, 3. X3耐高壓：X3≤1.2 kV 。

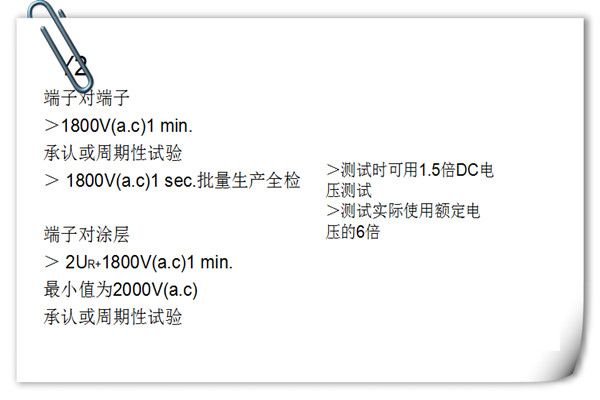

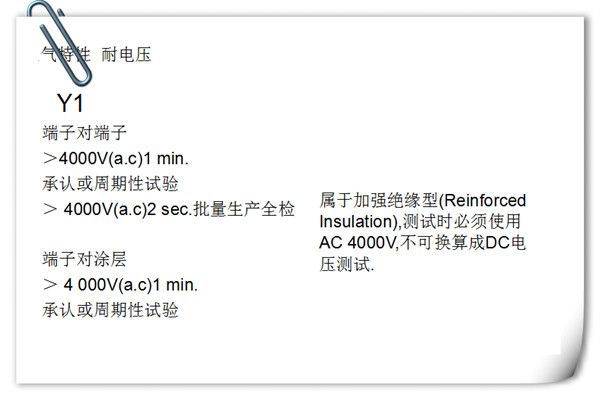

Y電容底下又分為Y1, Y2, Y3，Y4, 主要差別在于: Y1耐高壓＞4kV, Y2耐高壓＞3 kV,
安規電容安全等級是絕緣類型，額定電壓范圍：Y1 雙重絕緣或加強絕緣 Y1 ≥ 400V ；Y2 基本絕緣或附加絕緣 Y2 ≤ 300V；Y3 基本絕緣或附加絕緣 ≥150V ≤250V；Y4 基本絕緣或附加絕緣 <150V。
X,Y電容都是安規電容,火線零線間的是X電容,火線與地間的是Y電容。
它們用在電源濾波器里,起到電源濾波作用,分別對共模（Y電容）,差模（X電容）干擾起濾波作用.。安規電容是指用于這樣的場合，即電容器失效后，不會導致電擊，不危及人身安全.。Y電容的電容量必須受到限制，從而達到控制在額定頻率及額定電壓作用下，流過它的漏電流的大小和對系統EMC性能影響的目的。GJB151規定Y電容的容量應不大于0.1uF。Y電容除符合相應的電網電壓耐壓外，還要求這種電容器在電氣和機械性能方面有足夠的安全余量，避免在極端惡劣環境條件下出現擊穿短路現象，Y電容的耐壓性能對保護人身安全具有重要意義在濾波電路上有X電容，就是跨接L-N線；Y電容就是N-G線。在安規標準上有按脈沖電壓分X1,X2,X3電容；按絕緣等級來分Y1,Y2,Y3來分。（這些都不是按什么材質來分的。） 至于安規標準各個國家有一些差別，但額定電壓無非就是250和400。各大廠家做的安規電容就是要滿足這個安規標準的需求，一個安規電容可以滿足Y電容的要求，也有可以做成滿足X電容要求。所以就有的安規電容上標X1Y1,X1Y2。
火線與0線之間接個電容就是是X,而火線與地線之間接個電容像個Y。X電容：由于火線與0線直接電容，受電壓峰值的影響，避免短路，比較注重的參數就是耐壓等級，在電容值上沒有定限制值。
Y電容：火線與地線直接電容要涉及到漏電安全的問題，因此它注重的參數就是絕緣等級，太大的容值電容會在電源斷電后對人對器件產生影響，Y 電容的總?cè)萘恳话愣疾荒艹^4700pF。
本文編輯來自深圳市穎特新科技有限公司研發部提供，更多電容資訊大家可以通過網站中穎特新資訊獲取。深圳穎特新電子-JEC Y電容廠家，30年專注JEC Y電容及高壓電容的研發生產銷售，經過多國工業大國安規認證，是合法安規電容生產企業，本著安全的安規電容生產，為科技守護美好生活，更好的守護我們身邊最愛的人的安全。
