Nor Flash芯片內執行（XIP）
前言：這個所謂的芯片內執行（XIP）對于我這種一根筋的人是很難理解的，一直總覺得CPU是只能在RAM中運行程序，為何能夠在Nor Flash中執行程序呢，這里面就有個概念容易混淆，也可能是翻譯理解的問題。
所謂片內執行不是說程序在存儲器內執行，CPU的基本功能是取指、譯碼、運行。Nor Flash能在芯片內執行，指的是CPU能夠直接從Nor flash中取指令，供后面的譯碼器和執行器來使用。
NOR Flash和Nand Flash
上面2種flash是現在市場上兩種主要的非易失閃存技術。Intel于1988年首先開發出NOR Flash 技術，徹底改變了原先由EPROM(Electrically Programmable Read-Only-Memory電可編程序只讀存儲器)和EEPROM(電可擦只讀存儲器Electrically Erasable Programmable Read - Only Memory)一統天下的局面。緊接著，1989年，東芝公司發表了NAND Flash 結構，強調降低每比特的成本，有更高的性能，并且像磁盤一樣可以通過接口輕松升級。NOR Flash 的特點是芯片內執行（XIP ，eXecute In Place），這樣應用程序可以直接在Flash閃存內運行，不必再把代碼讀到系統RAM中。NOR 的傳輸效率很高，在1~4MB的小容量時具有很高的成本效益，但是很低的寫入和擦除速度大大影響到它的性能。NAND的結構能提供極高的單元密度，可以達到高存儲密度，并且寫入和擦除的速度也很快。應用NAND的困難在于Flash的管理和需要特殊的系統接口。通常讀取NOR的速度比NAND稍快一些，而NAND的寫入速度比NOR快很多。
這樣我們就知道程序能直接在Nor flash中執行的原因就是XIP。
XIP：execute in place，即芯片內執行，指應用程序可以直接在flash閃存中取指然后譯碼、執行，不必再把代碼讀到系統RAM中，flash內執行時指Nor flash不需要初始化，可以直接在flash內執行代碼，但往往只執行部分代碼，比如用于初始化RAM等。
Nand Flash器件的IO口比較少，通過串行地進行讀寫數據，硬件接口少了，勢必會帶來復雜的軟件成本，一般使用8個引腳來進行傳輸控制、地址和數據信息，由于時序非常復雜，所以一般CPU最好集成NAND控制器，另外由于Nand flash沒有掛接在地址總線上，所以如果想用Nand flash作為系統的啟動盤，就需要CPU具備特殊的功能，比如s3c2440在被選擇為NandFlash啟動方式時會在上電時自動讀取NandFlash的4k數據到地址0的SRAM中。如果CPU不具備這種特殊功能，用戶不能直接運行NandFlash上的代碼，因?yàn)槭褂肗and Flash必須要各種初始化，復雜邏輯。
Nor Flash能夠在片內執行，Nand Flash不能，區別如下圖：

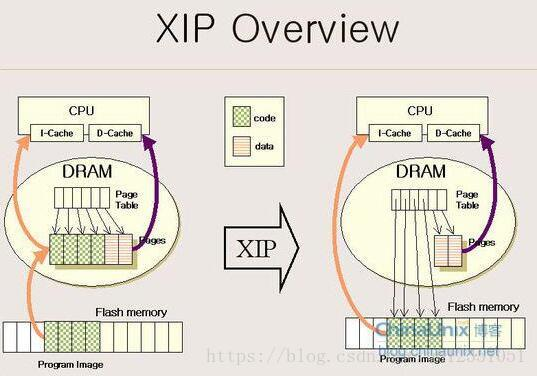

Nor Flash 和Nand Flash的片內執行區別
這張圖里的很直觀，但是需要用心看，左邊是普通的flash，可以理解成是Nand Flash，CPU想要從Nand Flash中讀取數據，必須要先通過在RAM中計算地址，各種時序計算，然后通過MMU轉換地址，然后給Nand flash發送命令，注意是命令，不是地址，Nand Flash根據命令進行相應的操作，如果是讀命令，則返回對應地址的數據到RAM中，如果是寫命令，則進行寫操作。
而右邊的圖，是針對Nor Flash的，這個很明顯，CPU可以像讀內存一樣，直接跟Nor flash交互，即可以直接從Nor Flash中取指令，然后交給譯碼模塊和執行模塊進行執行，可以說，相比較Nand flash，Nor flash的操作對于CPU來說，簡直就像是面對面一樣。
進一步， 為什么Nor Flash可以實現XIP，而Nand flash就不行呢？
有一個概念：嵌入式系統中代碼的執行方式：
（1）完全映射：嵌入式系統程序運行時，將所有代碼從非易失存儲器（Flash、ROM等）復制到RAM中運行。
（2）按需分頁：只復制部分代碼到RAM中，這種方法對RAM中的頁進行導入/導出管理，如果訪問位于虛存中但不在物理RAM中會產生頁錯位，這時才將代碼和數據映射到RAM中。
（3）XIP：在系統啟動時，不將代碼復制到RAM，而是直接在非易失性存儲位置執行，RAM中只存放需要不斷變化的數據部分，如下圖所示：

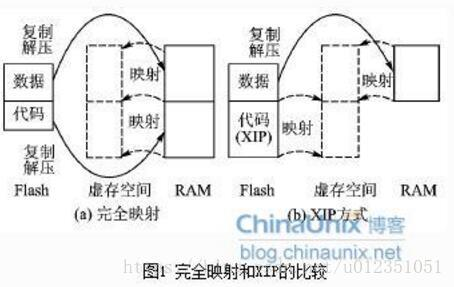

完全映射和XIP的比較
如果非易失性存儲器（Flash）的讀取速度與RAM相近，則XIP可以節省復制和解壓的時間，Nor flash和rom的讀取速度比較看（約100ns），比較適合XIP，而Nand flash的讀取操作是基于扇區的，速度相對很慢（us級），因此不適合實現XIP系統，不過Nand flash的寫速度比Nor的快，更適合做存儲和下載系統。
解釋二：
兩種芯片的結構不同
- NOR flash之所以可以片內執行，就是因?yàn)樗螩PU去指令譯碼執行的要求。CPU送一個地址出來，Nor flash就能給出一個數據讓CPU執行，中間不需要額外的處理操作。
- NAND flash不一樣是因?yàn)閚and flash有地址，數據，命令共用IO口的問題，cpu把地址發出來之后，并不能直接得到數據，還需要控制線的操作才能完成。就是他沒有專用的SRAM接口。
解釋三：
芯片內執行主要是是看芯片可不可以線性存儲代碼（假如硬件支持芯片接口），只要能保證芯片的存儲空間是線性的（也就是無壞塊），都可以片上執行，在讀取Flash時候，容易出現“位翻轉（bitconvert），在Flash的位翻轉（一個bit位發生翻轉）現象上，NAND的出現幾率要比NorFlash大得多。這個問題在Flash存儲關鍵文件時是致命的，所以在使用NandFlash時建議同時使用EDC/ECC等校驗算法。 ”
但是，如果能保證不出錯，也還是可以進行XIP，可以在其上執行代碼的：
“所謂XIP,就是CODE是在FLASH上直接運行. NANDFLASH只是不適合做XIP,但并不是不能做XIP“
要一段CODE能夠正確的運行,要保證它的CODE是連續的,正確的.
由于一些電氣特性的原因,NOR FLASH能夠做到這一點,不存在壞道或壞塊,所以能夠做XIP.
而對于NAND FLASH, 它只保證它的BLOCK 0是好的,其他的塊并不保證,雖然出錯的幾率比較低,但還是有出錯的可能,所以CODE可能無法連續正確地執行。
但只要你有額外的保障措施,比如說在執行CODE之前去做一次ECC校驗,來確保CODE是連續正確的.那你也可以做XIP. 有人這么做了,而且也證明是成功的。
編輯：Simon 最后修改時間：2019-06-26
