三分鐘學華大低功耗單片機之MDK中下載與仿真
一、準備工作
使用micro-USB 將開發板與電腦相連，?打開一個已經存在的工程（工程如何建立請參考 三分學會國產低功耗華大單片機一 （MDK中新建工程））。
二、工程的編譯

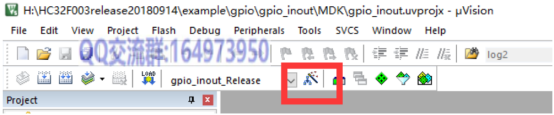

點擊魔法棒圖標如下圖所示。
點擊Device在芯片型號選擇框中選中所選單片機型號后點擊OK，如下圖所示。
再次點擊魔法棒打開工程屬性設置，點擊Debug，在Use項中選中CMSIS-DAP Debugger,再點擊Settings進行設置，如下圖所示。
開發板連接沒有問題將會出現下圖所示配置。
點擊Flash Download項，在Programming ?Algorithm中會看到相應型號單片機Flash的描述，點擊OK關閉對話框。

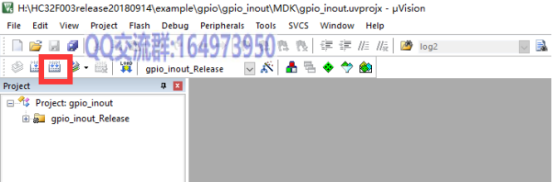

點擊Project->Rebuild all target files或下圖所示快捷圖標完成工程的編譯。

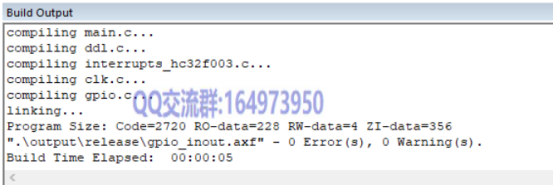

沒有錯誤與警告，項目成功完成編譯。
☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆
本文旨在拋磚引玉，其余具體使用歡迎加群164973950交流。
?國產低功耗華大單片機主力型號如下：
HC32F003 HC32F005 HC32L110 HC32F030 HC32L136 HC32M140 HC32F146 HC32L150 HC32L156
芯片相關資料下載鏈接：https://blog.csdn.net/lvk/article/details/85260690
☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆
三、工程的下載

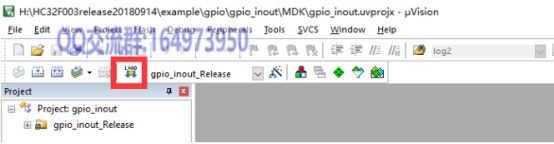

工程成功編譯后，點擊下圖所示下載圖標就可以把編譯好的程序下載到MCU之中。

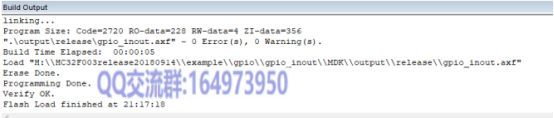

下載完成會出現如下提示。
四、工程的仿真

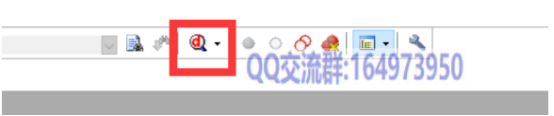

工程編譯沒有問題點擊下圖所示圖標即可開始仿真。
進入仿真界面后點擊下圖圖標可以把想要觀察的外設寄存器調出。
成功調出的GPIO寄存器如下所示。
之后就可以根據自己的想法進行相應的仿真。
