HC32L130國產超低功耗華大MCU芯片介紹
華大HC32L130 系列32 位 ARM® Cortex®-M0+ 微控制器
HC32L130 系列是一款旨在延長便攜式測量系統的電池使用壽命的超低功耗、寬電壓工作范圍的 MCU。集成 12 位 1M sps 高精度 SARADC，以及集成了比較器、運放、內置高性能 PWM 定時器、LCD 顯示、多路 UART、SPI、I2C 等豐富的通訊外設，內建 AES、RNG 等信息安全模塊，具有高整合度、高抗干擾、高可靠性和超低功耗的特點。本產品內核采用 Cortex-M0+ 內核，配合成熟的 Keil & IAR 調試開發軟件，支持 C 語言及匯編語言，匯編指令。
超低功耗 MCU 典型應用
智能儀表
傳感器應用，物聯網應用
智能交通，智慧城市，智能家居
火警探頭，智能門鎖，無線監控等智能傳感器應用
各種對于電池供電和對于功耗苛求的便攜式設備等

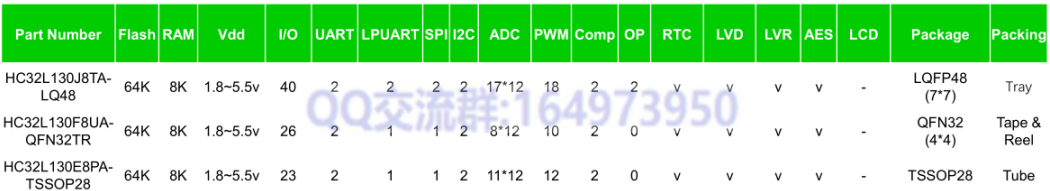

選型表
HC32L130框圖及典型功耗
超低功耗 MCU產品特性
- 48MHz Cortex-M0+ 32 位 CPU 平臺
- HC32L130 系列具有靈活的功耗管理系統，超低功耗性能
– 0.5μA @ 3V 深度睡眠模式：所有時鐘關閉，上電復位有效，IO 狀態保持，IO 中斷有效，所有寄存器、RAM 和CPU 數據保存狀態時的功耗
– 0.9μA @3V 深度睡眠模式+ RTC 工作
– 7μA @32.768kHz 低速工作模式：CPU和外設運行，從 FLASH 運行程序
– 35μA/MHz@3V@24MHz 睡眠模式：CPU 停止，外設運行，主時鐘運行
– 130μA/MHz@3V@24MHz 工作模式：CPU 和外設運行，從 FLASH 運行程序
– 4μS 超低功耗喚醒時間，使模式切換更加靈活高效，系統反應更為敏捷
- 64K 字節 FLASH 存儲器，具有擦寫保護功能
- 8K 字節 RAM 存儲器，附帶奇偶校驗，增強系統的穩定性
- 通用 I/O 管腳 ( 40IO/48PIN)
- 時鐘、晶振
– 外部高速晶振 4MHz ~ 32MHz
– 外部低速晶振 32.768KHz
– 內部高速時鐘 4/8/16/22.12/24MHz
– 內部低速時鐘 32.8/38.4KHz
– PLL 時鐘 8MHz ~ 48MHz
– 硬件支持內外時鐘校準和監控
- 定時器/計數器
– 3 個 1 通道互補通用 16 位定時器
– 1 個 3 通道互補輸出 16 位定時器
– 1 個低功耗 16 位定時器
– 3 個高性能 16 位定時器/計數器，支持PWM 互補，死區保護功能
– 1 個可編程 16 位定時器 PCA，支持捕獲比較，PWM 輸出
– 1 個超低功耗脈沖計數器 PCNT
– 1 個 20 位可編程看門狗電路，內建專用 10kHz 振蕩器提供 WDT 計數
- 通訊接口
– 2 路 UART 標準通訊接口
– 2 路 LPUART 低功耗通訊接口，深度睡眠模式下可工作
– 2 路 SPI 標準通訊接口
– 2 路 I2C 標準通訊接口
- 蜂鳴器頻率發生器，支持互補輸出
- 硬件萬年歷 RTC 模塊
- 硬件 CRC-16/32 模塊
- 硬件 32 位除法器
- AES-128 硬件協處理器
- RNG 隨機數發生器
- 2 通道 DMAC
- 4*40 / 6*38 / 8*36 LCD 驅動
- 全球唯一 16 字節 ID 號
- 12位1Msps采樣的高速高精度 SARADC，內置運放，可測量外部微弱信號
- 集成 3 個多功能運算放大器
- 集成 6 位 DAC 和可編程基準輸入的 2路電壓比較器
- 集成低電壓偵測器，可配置 16 階比較電平，可監控端口電壓以及電源電壓
- SWD 調試解決方案，提供全功能調試器
- 工作條件：-40 ~ 85℃，1.8 ~ 5.5V
- 封裝形式：QFN32,LQFP48,TSSOP28
