航順芯片HK32F103系列的flash讀保護應用及注意事項
HK32F103xC/D/E作為32位MCU，防止應用代碼被非法讀取非常重要，除了常規的加解密模塊對flash內容進行加解密，HK32F103還提供讀、寫保護功能。其中讀保護功能一旦使能，則外部工具無法讀取主片區flash內容，起到保護作用。
嵌入式Flash可以跟通用存儲空間一樣進行直接尋址訪問。任何對Flash內容的讀操作都須經過專門的判斷過程。取指令和取數據都是通過AHB總線讀取訪問。它主要的工作就是產生控制信號，然后讀取Flash里面的信息。
HK32F103x/C/D/E的選項字節說明

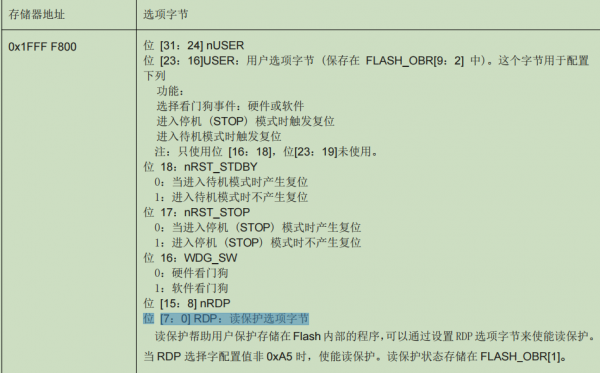

選項字節由用戶根據應用配置（例如：可以選擇使用硬件看門狗或軟件看門狗）。對于0x1FFF F800~0x1FFFF810地址的選項字，在選項字節中每個32位的字被劃分為下述格式：
選項字節格式：
注意1：編程時，反碼由硬件自動實現，軟件寫無效。選項字節的組織結構如下表所示。選項字節可以從下表列出的存儲器地址讀出，或從選項字節寄存器 (FLASH_OBR) 讀出。
注意2：新寫入的選項字節(用戶的或讀/寫保護的)，在系統復位后才生效。

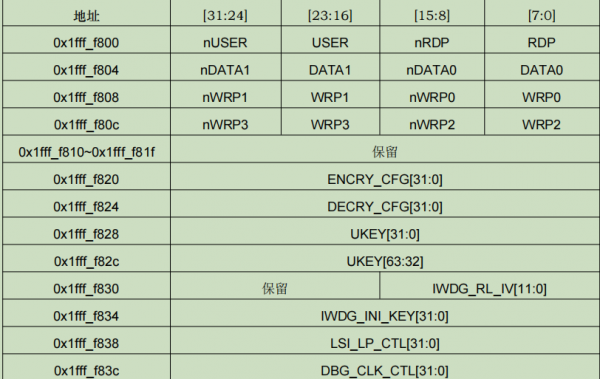

選項字節結構:
當RDP選擇字配置值為非0xA5時，使能讀保護。
當RDP選擇字配置值為0xA5時，解除讀保護，這個操作會引發一次主閃存的整片擦除。
讀保護狀態存儲在FLASH_OBR的bit1。
HK32F103x/C/D/E的讀保護在使用過程中需要注意的地方
問題描述：

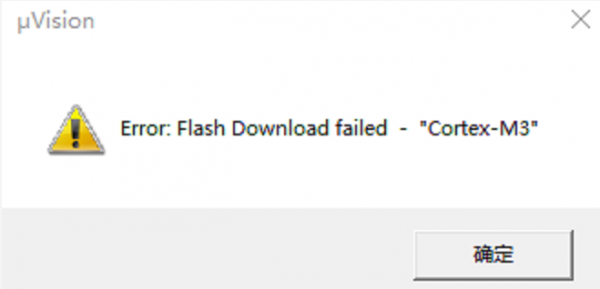

當HK32F103xCxDxE在讀保護作用下，客戶使用Keil+S**T-Link調試器進行下載，雖然提示下載不成功，但是芯片內部的代碼部分被擦除。有客戶反饋，下載不成功，要保持設備原有功能正常。

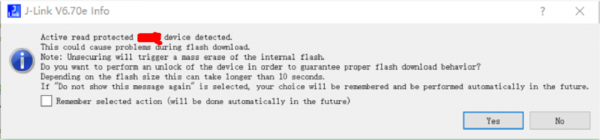

Keil+Jlink 沒有該問題。因?yàn)镴link，會在下載前，可選擇地去除讀保護，如下：
根本原因：
HK32F103xCxDxE 在讀保護模式下，debugger選擇Sector Erase，會將前4KB以外的空間擦除掉。
解決方案：

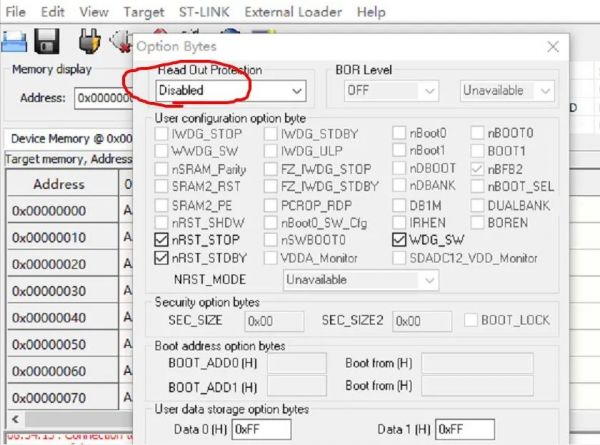

用 S**T-Link Utility上位機先去掉讀保護，再下載或者仿真。如下，[Target]-->[Option Bytes]：
