川土微電子隔離電源的雙通道數字隔離器
CA-IS36xx是數字隔離器系列中，增強隔離耐壓并集成DC-DC轉換器的一款芯片。CA-IS36xx的出現可替代傳統用分立器件組建的隔離電源方案，并且新方案使得外形?尺寸更小，能夠?qū)崿F(xiàn)完全隔離。CA-IS3620/CA-IS3621/CA-IS3622 是雙通道數字隔離器。 CA-IS3640/CA-IS3641/CA-IS3642/CA-IS3643/CA-IS3644 是 四通道數字隔離器。
CA-IS3620 芯片有兩個同向的通道，CA-IS3621 和 CA- IS3622 芯片具有兩個反向的通道，如圖 7-1 所示。CA- IS3640 芯片具有四個前向通道，CA-IS3641 芯片具有三 個前向通道和一個反向通道，CA-IS3642 芯片具有兩個 前向通道和兩個反向通道，CA-IS3643 芯片具有一個前 向通道和三個反向通道，CA-IS3644 具有四個反向通道， 如圖 7-2 所示。所有器件都具有故障安全模式選項，如 果輸入信號丟失，則以 L 為后綴的芯片默認輸出為低電 平，以 H 為后綴的芯片默認輸出為高電平。
信號傳輸速率:DC ~ 150 Mbps
默認輸出:高電平和低電平可選
精確時序(典型?5 V?電源)
10 ns傳播延遲
1 ns脈沖寬度失真
2 ns傳播延遲偏差
高CMTI:±150 kV/μS(典型)
根據使能信號三態輸出
施密特觸發器輸入
寬輸入電壓范圍:3 V ~ 5.5 V
寬工作溫度范圍:-40°C ~ 125°C
集成高效率的DC-DC轉換器和片上變壓器
輸出電壓可選:3.3 V或5.0 V
內置軟啟電路來防止浪涌電流和輸出過沖
過載和短路保護功能
過熱關斷保護功能
優異的電磁兼容性(EMC)
低輻射
優異的隔離性能
高達5 kVRMS的隔離電壓
隔離柵壽命:>40年
符合RoHS標準封裝

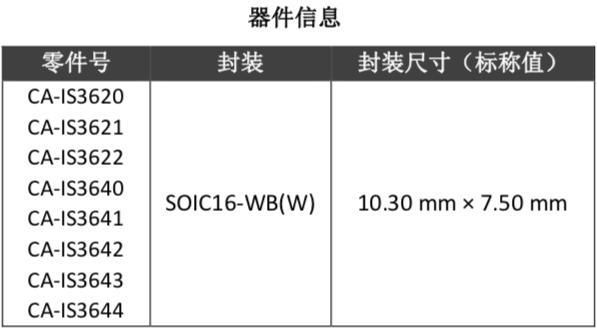

SOIC16-WB

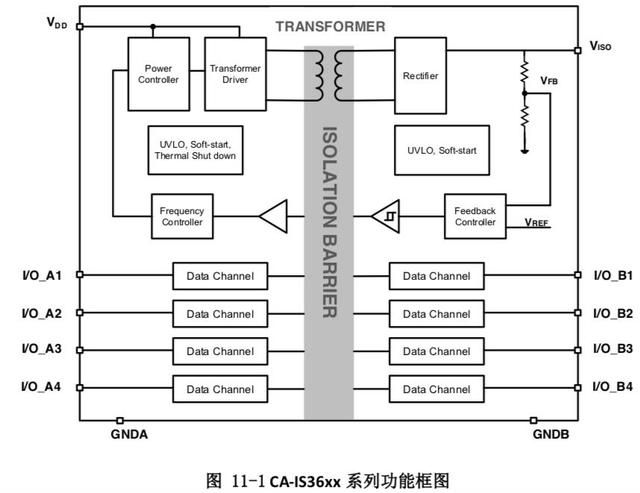

2.CA-IS36xx系列產品集成了高效率、低輻射的隔離型DC-DC轉換器，并具有高速隔離數據通道。CA-IS36xx系列產品 的功能框圖如圖11-1所示。
CA-IS36xx系列的DC-DC轉換器采用隔離的PWM反饋實現分離的控制器結構。VDD電源供電給一個振蕩電路，該 電路將電流傳輸給一個高Q值的片上變壓器，該變壓器具有高效率和低輻射性能。根據SEL引腳的設置，傳遞到副邊 的能量被調節成3.3 V或5 V的輸出電壓。副邊(VISO)控制器將PWM控制信號通過一個專用的隔離數據通道傳遞給原邊， 原邊依據副邊反饋的PWM信號調節傳輸能量。VDD和VISO電源上都具備帶遲滯的欠壓鎖定(UVLO)保護，保證了系統在 噪聲條件下的良好性能。內置的軟啟動電路確保了不會出現浪涌電流和輸出電壓過沖。

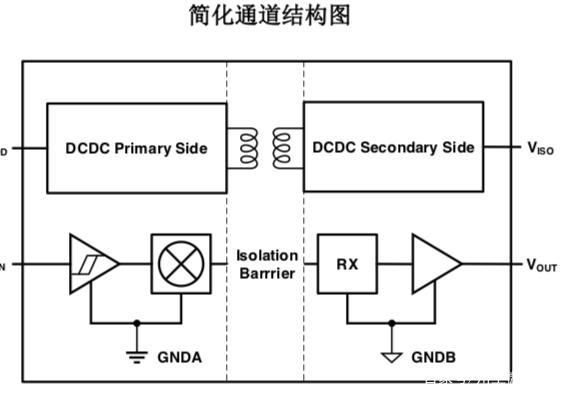

高速隔離數據通道使用簡單的開關鍵控(OOK)調制解調方案。由SiO2構成的高壓隔離電容為不同的電壓域之間提供 可靠的絕緣屏障，并提供可靠的高頻信號傳輸路徑;為了保證穩定的數據傳輸質量。發射機(TX)將輸入信號調制到載 波頻率上，即TX在一個輸入狀態下通過隔離電容傳遞高頻信號，而在另一個輸入狀態下無信號通過隔離電容，然后接 收機根據檢測到的帶內數據重建輸入信號。這個架構為隔離的不同電壓域之間提供了可靠的數據傳輸路徑，在啟動時 不需要考慮初始化。全差分的隔離電容架構可以最大限度地提高信號共模瞬態抗干擾能力。與電感耦合結構相比，電 容耦合結構提供了更高的電磁抗擾性。圖?11-2?和圖?11-3?分別為單通道功能框圖和調制方案的波形示意圖。
2.芯片的工作模式

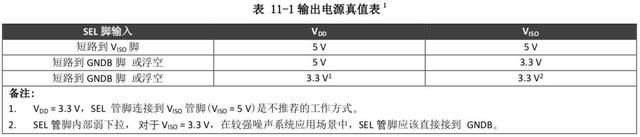

表11-1為CA-IS36xx輸出電壓真值表。
