1.介紹
隔離是一種防止系統兩部分之間有直流干擾，或者防止干擾性交流電流的方法，同時允許信號可以在這兩部分系統正常傳輸。為保護操作人員，防止高壓系統中昂貴的處理器損壞，就會需要這種隔離，切斷通信網絡中的接地回路與高端設備通信。數字隔離器就成了最好的選擇，如SPI，UART，I2C，RS-485和CAN在許多不同的系統應用中，包括工業自動化系統、電機驅動、醫療設備、太陽能逆變器、電源和混合動力電動汽車。
2.川土隔離技術

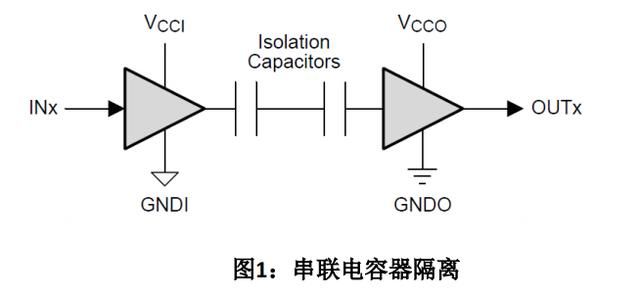

川土隔離器使用二氧化硅（SiO2）作為信號絕緣和數字隔離器中使用的電介質。通常使用兩個串聯的二氧化硅電容器，即在隔離柵的每側各一個，從而實現高壓隔離，等效隔離圖示如圖1所示。與基于電感的（磁隔）隔離器和傳統的光耦相比，SiO2所提供的介電強度是最高的，不會因暴露于環境濕度而退化，并且可以有大于100年的隔離壽命。為了更深一層關于川土隔離技術的說明，請參閱使高壓信號隔離質量和可靠性。
3.關鍵性隔離規格參數
在選擇正確的數字隔離器之前，應了解關鍵的隔離規格參數，對設計人員來說，了解系統應用的隔離規范要求是很重要的，只有知道所需要的隔離要求，設計師才可以知道隔離器對系統能提供多大的保護，如隔離器能承受的最大電壓是多少？數字隔離器的高壓隔離性能，如最大瞬態隔離電壓（VIOTM），最大隔離電壓（VISO），最大浪涌隔離電壓（VIOSM），最大重復峰值隔離電壓（VIORM），最大工作隔離電壓（VIOWM），共模瞬態抗擾度（CMTI）。這些參數代表數字隔離器處理高壓的能力，不同大小的耐壓和瞬態響應是選擇隔離器的標準。
最大瞬態隔離電壓（VIOTM）：IEC 60747-5-5 和 VDE 0884-11 中規定：隔離器在不發生故障的情況下可處理長達60 秒的峰值瞬態電壓。系統電源上的電弧或負載變化會引起干擾，電壓可能會短暫地變成線路電壓的幾倍。隔離器必須能夠在不損壞的情況下處理這些過電壓。
最大隔離電壓（VISO）：與 VIOTM 相似，根據 UL 1577，隔離耐受電壓定義為隔離器能夠在 60 秒內不發生擊穿的電壓的均方根值，電壓的差值是峰值。

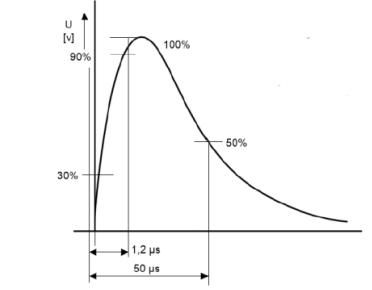

最大浪涌隔離電壓（VIOSM）：隔離器承受特定的瞬態電壓的極高電壓脈沖的能力。該波形如圖 2 所示。此參數表示直接和間接浪涌沖擊。根據 IEC 60747-5-5 和 VDE 0884-11，具有最大浪涌隔離電壓 VIOSM 的隔離器必須在峰值電壓為 VIOSM 的 1.3 倍時通過浪涌測試，以實現基本隔離，和 1.6 倍的 VIOSM 加強隔離。當通過 10kV 以上的浪涌試驗時，數字隔離器可以稱為組件級增強型。
最大重復峰值隔離電壓（VIORM）：在 IEC 60747-5-5 和 VDE 0884-11 中定義為隔離器能夠承受的最大重復峰值電壓。本規范旨在鑒定隔離器在每天連續的隔離電壓。
最大工作隔離電壓（VIOWM）：類似于最大重復峰值電壓，工作電壓為最大有效值，或等效直流電壓，隔離器能夠在規定的長壽命內承受。同樣，差異是以 rms 表示的值，而不是峰值電壓。共模瞬態抗擾度（CMTI）：共模瞬態抗擾度是指隔離器在其兩個接地之間承受高轉換率電壓瞬變的能力，而不會損壞通過它的信號，這可能會導致信號傳輸錯誤。在某些應用中，由瞬變引起的這些信號誤差可導致短路事件。更高的 CMTI 表明隔離通道更加可靠。關于這些隔離參數的其他解釋，可以在高壓加強隔離的定義和測試方法中找到。前面提到的隔離認證確保您的應用程序符合全球行業標準。
4.封裝選擇

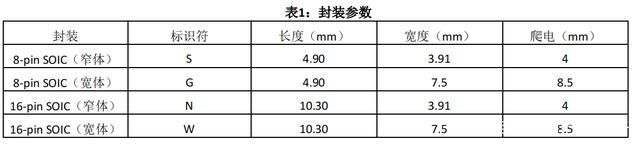

爬電和間隙是指沿封裝表面的距離，以及隔離器一側插腳與另一側插腳之間的空氣距離。該距離由基于隔離電壓要求等參數的系統級標準規定，下表1詳細介紹了川土對應封裝的參數。
5.總結
本應用介紹了一些重要的參考因素，這些因素對于選擇川土在工業和汽車設計中使用的數字隔離器組合非常重要。這些因素在評估川土的隔離接口設備應用時也很有用。為了更深入地解釋和分析所涉及的內容，可參考川土對應的規格書
