高云半導體推出基于GW1NR系列的工業串口屏顯示驅動解決方案
廣東“高云半導體”家族第一代產品GW1NR系列FPGA芯片的工業串口屏顯示驅動解決方案，包括：開發板、相關IP軟核及參考設計等完整解決方案。
該解決方案采用的是GW1NR系列非易失性FPGA器件，集成了可隨機訪問的用戶閃存模塊，具有集低功耗、高性能、多用戶I/O、豐富用戶邏輯資源為一體的特性，支持高速LVDS接口，并創造性地集成了大容量SDRAM存儲資源，在MCU讀寫控制、SDRAM讀寫控制、LCD顯示控制等方面專為行業用戶定制了參考設計。
“工業串口屏顯示驅動解決方案為用戶提供了開發板、SDRAM控制器IP、降低成本的參考設計，”高云半導體應用工程師主管葛慶國先生介紹說，“其中SDRAM控制器IP為高云半導體結合GW1NR系列FPGA產品特點自主開發的高性能、低功耗控制器，可幫助用戶實現SDRAM存儲芯片的數據讀寫、自動刷新等功能，存儲接口傳輸時鐘可高達200MHz，整體解決方案的推出旨在降低產品開發風險，幫助用戶更好地實現產品創新。”
“目前工業串口屏已廣泛應用于工業控制、智能家居、醫療美容、新能源、智慧城市、汽車電子等領域，應用范圍還在不斷擴大。由于FPGA可編程可配置的自身特性，可實現不同功能和性能需求的工業串口屏顯示，使之具有高性能、高靈活性、高定制性等特點，在工業串口屏的解決方案中舉足輕重，”高云半導體銷售部總監黃俊先生表示，“針對行業應用特點，高云半導體推出了適用于工業串口屏主流應用的顯示驅動解決方案，依靠高云半導體強大的技術支持和應用團隊，可為行業用戶定制參考設計，幫助用戶盡可能縮短產品開發周期，加快產品上市速度，更好地實現產品創新和差異化！

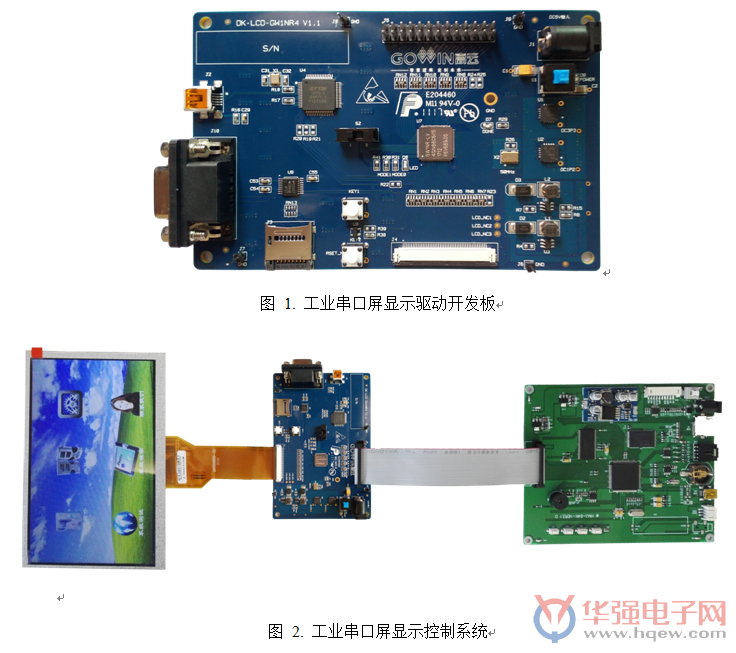

開發板主要由FPGA、LDO電源電路、下載電路、MCU接口電路、LCD接口電路、晶振電路等組成，該開發板GW1NR-4 FPGA器件采用了QFN88封裝形式，內部集成了容量為64Mbits的SDRAM，使得硬件電路平臺更加緊湊、簡潔、高效，同時具有高集成度、高性能、低成本等特點。
開發板組成結構及特性如下所示：
1. GW1NR-4 FPGA芯片
l 采用QFN88封裝
l 多達71個用戶I/O
l 4,608個LUT4資源
l B-SRAM容量為180Kbits
l SDRAM容量為64Mbits
l 2PLL + 2DLL
l 支持壓縮格式的數據流文件(Compression)配置
l 支持Dualboot下載模式配置
l 支持LV(1.2V)和UV(2.5/3.3V)核電壓
2. 1個MCU接口
3. 1個LCD接口
4. 2路LDO電源
5. USB下載電路
6. 50MHz時鐘晶振
