村田L(fēng)oRa無線模塊CMWX1ZZABZ-078介紹
村田的MLCC很多人都了解，但是村田的無線模塊一樣的強大，本次筆者介紹的主角是CMWX1ZZABZ-078低功耗廣域網（LPWAN）無線模塊。

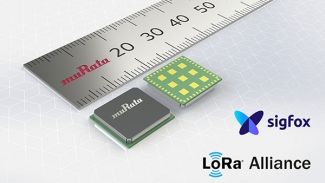

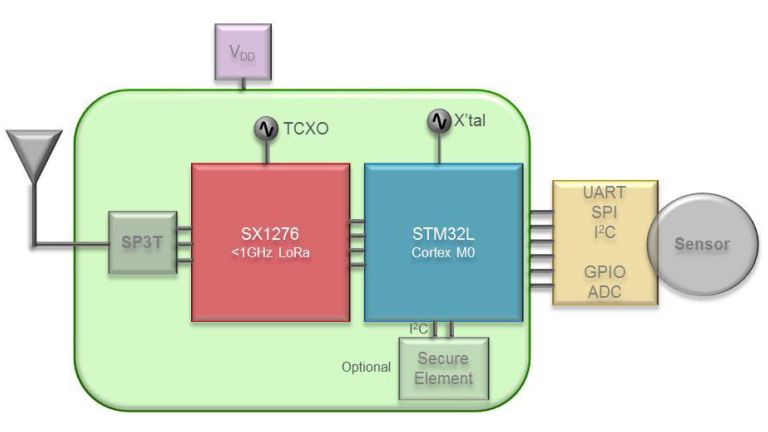

村田的CMWX1ZZABZ-078低功耗廣域網（LPWAN）無線模塊是一款獨立、緊湊、低功耗產品，他采用12.5 x 11.6 x 1.76 mm的金屬屏蔽LGA封裝，是最早在單硬件平臺上同時支持LoRaWAN™和Sigfox無線協議的小尺寸產品之一。該模塊是一個完全獨立的解決方案，集成了Semtech SX1276 RF收發器和ST Microelectronics的STM32L Cortex M0^+ MCU， FLASH容量高達192KB。該模塊支持全球范圍內LoRa和Sigfox應用指定的所有頻段，無需為不同地區設計不同的解決方案。同時，雙模式接入允許客戶根據位置、服務要求和成本決定最合適的網絡。
192kB大容量Flahs使其擁有足夠的內存來嵌入應用程序，甚至可以承載其他調制棧？紤]到安全性能等物聯網應用的關鍵因素，CMWX1ZZABZ-078提供了可選的STSAFE安全元件，以增強網絡安全性。此外，可以通過簡單的添加傳感器、電源（電池或其他能源方案）和外部天線來實現獨立的應用。LPWAN模塊的外部接口包括UART/SPI/I2C，一個A/D轉換器接口和20個GPIO引腳。
村田 LPWAN模塊的應用范圍包括智能電表（氣體和水流量計）、物聯網傳感器節點、可穿戴設備和M2M通信。該模塊使用TCXO晶振，工作溫度范圍-40至+85°C，適應目前各種LoRaWAN™和Sigfox應用，如工作于遠程復雜多變環境中的傳感器節點。
LoRa和Sigfox是適用于遠距離低速率應用的低功耗廣域網協議（LPWAN），其工作距離在非城市環境中可能達到15km。正常工作條件下，兩者的輸出功率分別為+14dBm和+13dBm，但LoRa可以通過功率放大器將RF輸出功率提升至+20dBm，以進一步提升工作距離或增強終端應用于室內的微弱信號。
作為超低功耗協議，兩者都可以使用電池供電，或采用能量收集和EDLC/超級電容器/鋰離子電容器供電方案。Murata的LPWAN模塊可使用2.2至3.6V直流電源供電，電池使用周期超過十年。
特性及應用
特性
- 無線芯片：Semtech SX1276
- MCU：ST Micro STM32L（Cortex M0 +）
- Flash：192K字節
- 尺寸：12.5 x 11.6 x 1.7 mm
- 天線：外置
- 主機接口：UART / SPI / I2C
- 其他接口：GPIO / ADC
- LGA封裝（57個焊盤）
- RF發射功率：+ 14dBm（PA增強為+ 20dBm）
- 電源電壓：- 2.2-3.6V
- 工作溫度： -40°C至+ 85°C
- 符合RoHS標準
- 金屬屏蔽外殼
應用
- 智能計量（氣體和水流量表）
- 傳感器節點
- 可穿戴式設備
- M2M通信
什么是LoRa？
LoRaWAN™是面向地區、國家乃至全球網絡的無線低低功耗廣域網（LPWAN）規范。LoRaWAN™主要面向物聯網的關鍵需求，如安全的雙向通信，移動性和本地化服務等。LoRaWAN™規范實現了智能產品之間的無縫互操作性，免去復雜的本地安裝，為用戶、開發商、企業推出物聯網產品提供方便。
LoRa聯盟
• LoRa聯盟（LoRa Alliance™）是一個開放性的非盈利組織
• 聯盟成員互相合作并分享經驗以驅動LoRa協議的發展
• LoRaWAN™是一個全球性的運營商級別安全物聯網(IoT) LPWA開放連接標準
• LoRa Alliance™ 也負責項目的認證工作，以保證協議的通用性和靈活性，使其可以在各種物聯網應用中使用
• Murata于2015年七月正式成為L(zhǎng)oRa Alliance™成員
• 截至2016年7月，LoRa Alliance™已有368名成員
