村田L(fēng)XDC系列微型直流-直流轉換器介紹

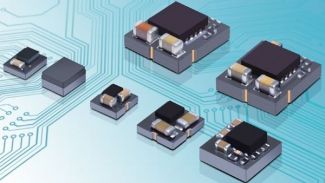

村田LXDC系列微型直流-直流轉換器為超低功耗模塊，采用內嵌功率電感器鐵氧體襯底， 并在同一個封裝上集成了輸入/輸出電容器。超緊湊尺寸和超高的噪聲抑制功能使之成為蜂窩電話和智能手機、平板電腦、可穿戴設備、通信應用、便攜式產品和噪聲敏感應用等的理想選擇。其模塊化的設計同時也意味著更方便的操作和更可靠的性能。

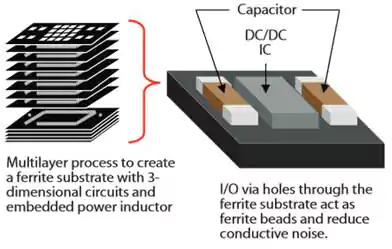

結構圖

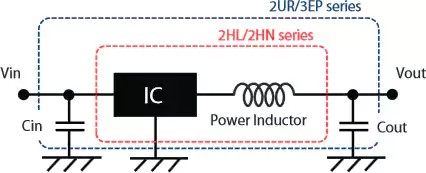

電路圖
LXDC降壓轉換器
LXDC系列微型直流-直流轉換器包含多種降壓轉換器。LXDC2XQ適用于空間有限或?qū)υ肼暶舾械膽?yīng)用。LXDC55K和LXDC55F適用于對小尺寸、低EMI噪聲及省電有更高需求的應用。LXDC3EP尺寸緊湊，采用內嵌電感器鐵氧體襯底。LXDC2UR采用內嵌電感器鐵氧體襯底，實現低EMI噪聲和更小的尺寸。LXDC2HL能夠減少電路板空間，降低EMI噪聲，節約耗電量。LXDC2HN電耗低，適用于空間有限或?qū)υ肼暶舾械膽?yīng)用。LSDC2HN采用樹脂頂涂層，方便工廠封裝操作。
特性
- 小尺寸
- 低噪聲
- 設計周期縮短
- PFM/PWM模式
- 過流保護
- 過熱保護
LXDC升/降壓DC-DC轉換器
LXDC44A微型DC-DC轉換器是小尺寸升壓轉換器，用于高達700mA輸出電流的應用。寬幅輸入電壓范圍（2.7至5.5V）適合便攜應用，如手機、計算機外設等。LXDC44A采用內嵌電感器的鐵氧體襯底，降低了輻射EMI噪聲和傳導噪聲。在輕負載電流下，轉換器自動進入PFM（脈沖頻率調制）模式，并保持良好的轉換效率。負載電流增大時，進入PWM（脈寬調制）模式。該轉換器采用準恒定導通時間谷值電流模式控制，提供快速的負載瞬態響應。
LXDC2SCAAB-352為升/降壓DC-DC轉換器，適應于空間受限或噪聲敏感型便攜式應用。此器件利用了內嵌電感的鐵氧體襯底，可有效抑制輻射EMI噪聲和傳導噪聲。LXDC2SCAAB-352支持自動升-降壓操作，通過在電池滿載時的降壓模式和電池放電時的升壓模式之間自動切換，能夠延長鋰離子電池壽命并提高效率。
特性
1. 用于高達700 mA輸出電流應用的小尺寸升壓轉換器
2. 采用內嵌電感器的鐵氧體襯底，實現低EMI噪聲
3. 輸入電壓范圍：
- 2.7~5.5V （LXDC44A）
- 2.8~5.0V（LXDC2SCAAB-352）
4. 輸出電壓：
- 5V-6V（可調節至一個工廠設置的固定電壓值：5.0 至 6.0V） （LXDC44A）
- 3.3V （LXDC2SCAAB-352）
5. 開關頻率：3.3MHz（LXDC44A）
6. 自動PWM/PFM模式切換，實現高效率
應用
- 便攜式應用
- 手機
- 計算機外圍設備
