意法半導體STSPIN32單Shunt BLDC電機控制器可 大量節省空間、時間和物料成本

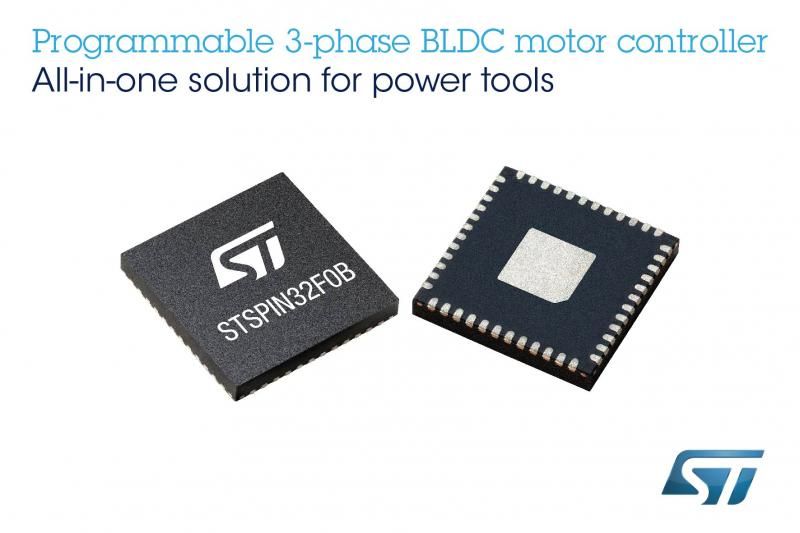

中國，2019年5月7日——意法半導體STSPIN32可編程電機控制器/驅動器產品家族新增一款極具性價比的相電流單Shunt檢測電機控制芯片--- STSPIN32F0B SiP (系統級封裝)。這款理想的全合一新電機控制器可滿足日益增長的電池供電工具的需求。
通過集成一個電流檢測運算放大器，STSPIN32F0B節省了三相BLDC電機控制中的三個獨立的線圈電流檢測電阻，為用戶功能提供更多的I/O端口。新驅動器內置一個48MHz STM32F031x6 *微控制器(MCU)，能夠運行6步電機控制算法以及應用級功能。
STSPIN32F0B有20個GPIO引腳，方便開發者使用MCU的內部功能，包括多達5個通用定時器、一個12位ADC和一個溫度傳感器。MCU還為用戶提供I2C、UART和SPI端口。
STSPIN32F0B SiP包含一個三通道半橋柵驅動器，能夠為外部MOSFET輸出高達每通道600mA的電流，為電機供電。此外，新產品還集成一個3.3V DC / DC降壓轉換器和一個12V低壓差(LDO)穩壓器，為MCU、柵極驅動器和外部元件供電，進一步降低物料清單成本，提高系統整體能效。
其它集成功能包括自舉二極管和保護機制，自舉二極管為開關電源提供安全可靠的啟動電壓，在工況惡劣的工業應用中，保護機制確保電機穩定運轉。保護功能包括實時可編程過流保護、交叉?zhèn)鲗?直通防護、保護所有電源的欠壓鎖定（UVLO），以及過熱保護。
為簡化基于STSPIN32的應用設計開發，意法半導體為開發者提供一整套硬件、軟件和固件工具，其中包括一系列用于有傳感器或無傳感器的BLDC電機控制的即用型6步電機控制算法。此外，準許用戶進入STM32 Bootloader模式，便于無線(OTA) 更新固件，提高系統升級的靈活性，降低總體擁有成本。
STSPIN32F0B將電源電壓范圍擴展到45V - 6.7V之間，適用于多種產品，包括兩個鋰聚合物（LiPo）電池供電的便攜式設備。為了在電機空閑時節省電能，待機模式可最大限度地延長電池續航時間，關閉給MCU供電的DC-DC轉換器之外的所有電路。
STSPIN32F0B現已投入量產，采用7mm x 7mm 緊湊型QFN封裝。該產品將于2019年5月7日至9日在德國紐倫堡電子元器件展(PCIM Europe)的ST展臺(展廳9/429)上展出。
詳情訪問www.st.com/stspin32f0b-pr
* STM32是STMicroelectronics International NV(意法半導體國際有限公司)或其在歐盟和/或其它地區的關聯公司的注冊和/或未注冊商標。特別是，STM32在美國專利商標局注冊。
