新唐無線供電與通信方案獲專利認證
新唐專有無線供電與資料通信方案

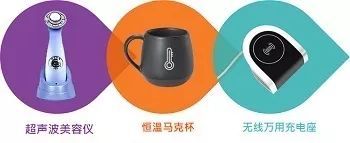

多樣化的方案產品組合
小功率
TX / RX
中功率
TX / RX
大功率
TX / RX
參數
3.3V/20mA
單向通訊
應用
電動牙刷
美容電器
參數
5V/150mA
雙向通訊
應用
電飯鍋
電高壓鍋
參數
5V/1000mA
雙向通訊
應用
智能家電
單 片 機
TX：N76E885
RX：N76E885/ N76E616 (LCD段碼顯示)

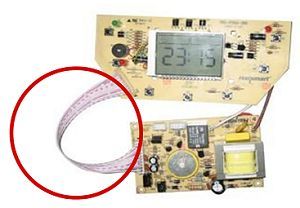

傳統電器的主控電源板/按鍵顯示板連接方式。
傳統電高壓鍋
舊款設計的上下蓋無法分離，工業設計受限，造成清潔死角。
新唐無線供電與資料通信方案特色
• 不須外接即可供電，方便使用
• 設計富有彈性，終端產品更美觀
• 易于實現增值功能，如：防水設計、電子鍋增加內膽溫度檢測
• 支持無線供電與雙向數據通信
• 電流范圍：20mA 至 1A/5V
• 提供軟硬件開源碼，滿足各種設計需求

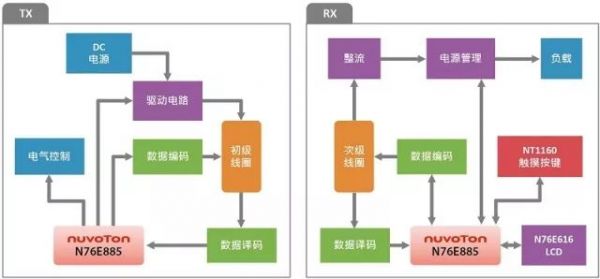

無線供電與資料通信方案方塊圖
TX端 （左）與RX端（右）系統框圖。
TX 端單片機：N76E885
無線功率發送
數據通信
系統監控與數據采集
電器控制
RX 端單片機：N76E616
無線功率接收
數據通信
段碼式LCD顯示
系統工作狀態提示

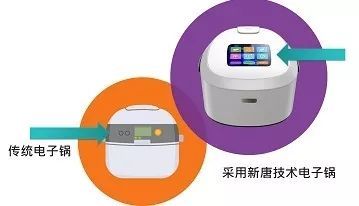

應用場景 – 無線供電電子鍋
傳統方案
上蓋帶LCD 顯示，觸控按鍵，與主板有線連接，無法拆蓋清洗。
新唐方案
按鍵顯示板可放在上蓋上，上蓋方便拆卸清洗，并且減少接點的耗損；同時增加內膽溫度檢測，優化控制模式。
專利號：CN205666688U
