參考方案:新唐藍牙低功耗微控制器 M031BT 用于個人電子按摩器
近年來因為消費性電子的推陳出新與個人保健等需求,全球各式各樣按摩器材市場持續增長,凡舉眼部按摩器、肩頸按摩器、足部按摩儀到按摩椅等都十分普遍,根據市場調查報告指出,全球電子按摩儀器市場從2020到2024年預計從6.61億美金以超過 6% CAGR成長,可見此類產品市場的蓬勃發展。
新唐作為微控制器的領導廠商為此應用市場推出整合先進而精確的控制功能并具備藍牙低功耗 5.0 (BLE5.0) 的 NuMicro M031BT,M031BT 系列工作頻率達 48 MHz并內置最高 128 KB Flash 和 16 KB SRAM,提供12 路 96 MHz PWM可提供無刷直流馬達控制驅動,高采樣率ADC用于電壓采樣,UART串口可提供除錯或更新的需求,多組的I/O接口則提供客戶依據各自應用使用,以上都是M031BT在控制功能的優秀表現來提供各式電子按摩器材推出多元化用戶模式切換的需求。

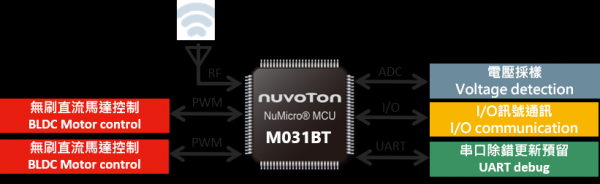

NuMicro M031BT 實現個人電子按摩器應用示意圖
新唐 NuMicro M031BT 系列提供 BLE 5.0 和 2.4 GHz 雙模功能,針對射頻應用提供高達 +8 dBm 的射頻發射功率、-92 dBm 的良好接收靈敏度、1 Mb/s 或 2 Mb/s 的傳輸速度,并且能在 2.4 GHz 干擾嚴重的環境提供突出的抗噪表現,提升通訊距離和可靠性。在利用 BLE5.0 透傳功能來做數據傳輸?shù)膽?yīng)用,新唐也準備了可用來測試聯機溝通的手機 APP 供客戶開發參考。

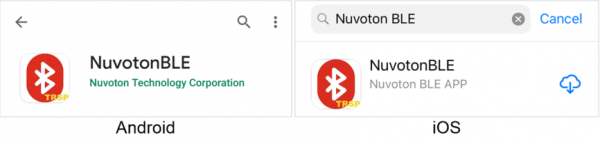

NuMicro M031BT 藍牙傳輸測試 APP
NuMicro M031BT 系列為了保護開發者的知識產權,內嵌一個額外的安全保護 Flash 區塊(SPROM, Security Protection ROM),提供一個獨立且安全加密執行區域以保護關鍵程序代碼。內存鎖定功能 (Flash lock bits) 設計提供固件防止外界訪問或?qū)懭氡Wo。每一顆M031BT 具有一個96位芯片唯一序號 (Unique Identification,UID) 及一個128位唯一客戶序號 (Unique Customer Identification, UCID),大幅提升產品的保密與代碼安全性。
相較于傳統使用控制MCU加上藍牙通訊模塊的形式,NuMicro M031BT 系列整合控制與無線傳輸功能,QFN48封裝面積僅有5mm x 5mm,加上新唐透傳范例程序與天線參考設計使得藍牙低功耗的應用開發變得相當容易。
