TOREX支持負電壓的micro DC/DC 轉換器 XCL301系列
特瑞仕半導體株式會社研發了支持負電壓輸出的線圈一體型“micro DC/DC”轉換器、XCL301系列，該系列支持支持負電壓輸出 -3.3V。目前TOREX代理商穎特新ＹＴＸ已提供該產品的技術支持。
XCL301系列將成為特瑞仕的線圈一體型micro DC/DC轉換器系列中首次支持負電壓輸出的產品。
只需在外置元件中追加兩個陶瓷電容和肖特基二極管，就能組成反相輸出DC/DC電路，因此將為節省基板面積的空間和縮短研發工期做出貢獻。此外，通過內置線圈，基板設計變得容易，能將不必要的輻射噪聲和電路的工作故障控制在最低限度。封裝尺寸采用了小型CL-2025-02（2.5×2.0, h=1.0mm）。
工作電壓范圍為2.7V～5.5V，輸出電壓為-3.3V（±2.0%）固定？刂品绞綖镻FM / 固定關機時間PWM自動切換控制，通過在輕負載時將工作從固定關機時間PWM控制轉移到PFM控制，將在輕負載至重負載的整個負載區域?qū)崿F(xiàn)高效率，最適于重視輕負載下高效率的設備及擔心電池壽命的設備。
將本次開發的產品列入產品陣容，使之更進一步能配合用途選擇產品。

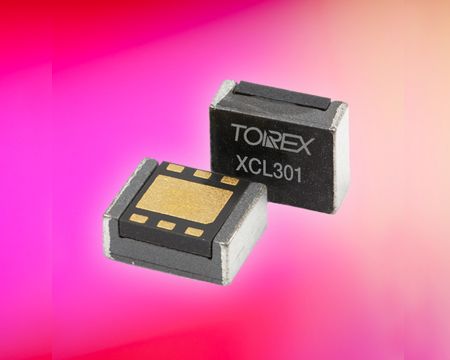

XCL301 超小型封裝CL-2025-02 (2.5 ×2.0, h=1.0mm)
XCL301 系列的特點
- 支持負電壓輸出-3.3V（±2.0%）
- 通過PFM / 固定關機時間PWM自動切換控制，從輕負載到重負載實現高效率
- 最大輸出電流-50mA （VOUT=-3.3V, VIN=3.3V (TYP.)時）
- 通過線圈一體化，實現低EMI
- 最適于通過小型化縮小印刷電路板安裝面積
- 最適于單節鋰電池等的輸入電壓變動的設備的穩定化負電源電路
