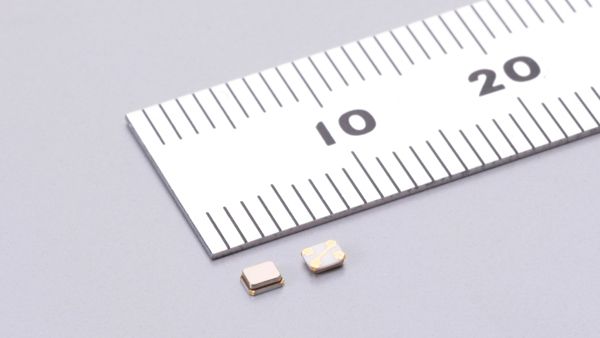

石英晶體振蕩子的基礎知識——振動頻率
振動頻率是指與石英晶體一起工作的振蕩電路的實際頻率。振動頻率由石英晶體決定，并受MCU、外部負載電容、PCB雜散電容等的影響。
測量方法
振動頻率通過以下方程來計算。
負載共振頻率，fr: 共振頻率，Cs: 負載電容，C0、C1: 等效電路常數
測量方法1
1、測量設備和裝置
2、按照下圖所示準備測量設備。請盡可能延長示波器中Y軸的范圍。
3、讓探針盡可能靠近振蕩電路。
4、從頻率計數器上讀取頻率。
注意
測量方法2
1、測量設備和裝置
2、按照下圖準備測量設備。
3、讓天線盡可能靠近振蕩電路。
4、讀取光譜分析儀響應的峰值頻率。
注意
注意
測量頻率時，為了防止對探針等產生的影響，不要讓任何物體接觸振蕩電路，這很重要。
如果探針接觸振蕩電路聯通探針電容，會使振蕩頻率偏移。

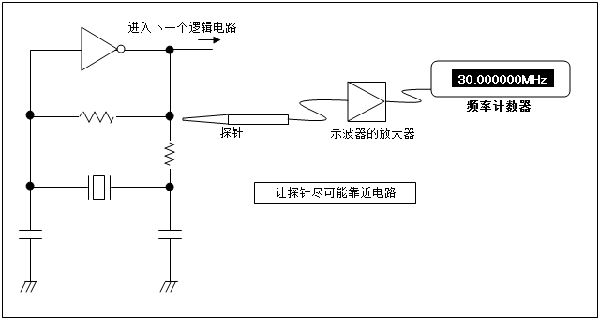

振蕩電路: 使用計數器測量頻率

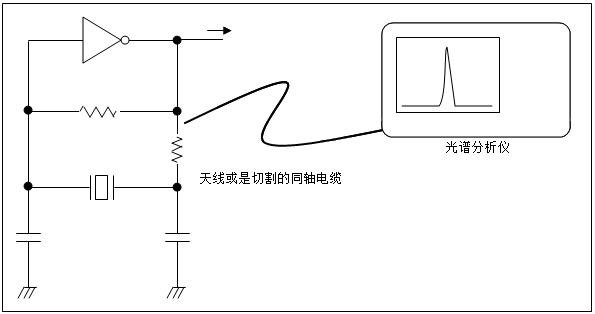

振蕩電路: 通過光譜分析儀測量頻率
文章來源：村田制作所官網
