51單片機邊沿觸發和電平觸發的區別
51單片機的外部中斷有兩種觸發方式可選：電平觸發和邊沿觸發。選擇電平觸發時，單片機在每個機器周期檢查中斷源口線，檢測到低電平，即置位中斷請求標志，向CPU請求中斷。選擇邊沿觸發方式時，單片機在上一個機器周期檢測到中斷源口線為高電平，下一個機器周期檢測到低電平，即置位中斷標志，請求中斷。
這個原理很好理解。但應用時需要特別注意的幾點：
1)電平觸發方式時，中斷標志寄存器不鎖存中斷請求信號。 也就是說，單片機把每個機器周期的S5P2采樣到的外部中斷源口線的電平邏輯直接賦值到中斷標志寄存器。標志寄存器對于請求信號來說是透明的。這樣當中斷 請求被阻塞而沒有得到及時響應時，將被丟失。換句話說，要使電平觸發的中斷被CPU響應并執行，必須保證外部中斷源口線的低電平維持到中斷被執行為止。因 此當CPU正在執行同級中斷或更高級中斷期間，產生的外部中斷源（產生低電平）如果在該中斷執行完畢之前撤銷（變?yōu)楦唠娖剑┝耍敲磳⒌貌坏巾憫?yīng)，就如同 沒發生一樣。同樣，當CPU在執行不可被中斷的指令（如RETI）時，產生的電平觸發中斷如果時間太短，也得不到執行。
2)邊沿觸發方式時，中斷標志寄存器鎖存了中斷請求。中斷口線上一個從高到低的跳變將記錄在標志寄存器中，直到CPU響應并轉向該中斷服務程序時，由硬件自動清除。因此當CPU正在執行同級中斷（甚至是外部中斷本身）或高級中斷時，產生的外部中斷（負跳變）同樣將被記錄在中斷標志寄存器中。在該中斷退出后，將被響應執行。如果你不希望這樣，必須在中斷退出之前，手工清除外部中斷標志。
3)中斷標志可以手工清除。一個中斷如果在沒有得到響應之前就已經被手工清除，則該中斷將被CPU忽略。就如同沒有發生一樣。
4)選擇電平觸發還是邊沿觸發方式應從系統使用外部中斷的目的上去考慮，而不是如許多資料上說的根據中斷源信號的特性來取舍。比如，有的書上說（《KeilC51使用技巧及實戰》），就有類似的觀點。
MCS51單片機系列屬于8位單片機，它是Intel公司繼MCS48系列的成功設計之后，于1980年推出的產品。由于MCS51系列具有很強的片內功能和指令系統，因而使單片機的應用發生了一個飛躍，這個系列的產品也很快成為世界上第二代的標準控制器。51系列單片機有5個中斷源，其中有2個是外部輸入中斷源INT0和INT1。可由中斷控制寄存器TCON的IT1（TCON.2）和IT0（TCON.1）分別控制外部輸入中斷1和中斷0的中斷觸發方式。若為0，則外部輸入中斷控制為電平觸發方式；若為1，則控制為邊沿觸發方式。這里是下降沿觸發中斷。
1、問題的引出
幾 乎國內所有的單片機資料對單片機邊沿觸發中斷的響應時刻方面的定義都是不明確的或者是錯誤的。例如文獻[1]中關于邊沿觸發中斷響應時刻的描述為“對于脈 沖觸發方式（即邊沿觸發方式）要檢測兩次電平，若前一次為高電平，后一次為低電平，則表示檢測到了負跳變的有效中斷請求信號”，但實際情況卻并非如此。
我們知道,單片機外部輸入的中斷觸發電平是TTL電平。對于TTL電平，TTL邏輯門輸出高電平的允許范圍為2.4~5V，其標稱值為3.6V；輸出低電平的允許范圍為0~0.7V，其標稱值為0.3V[2]，在0.7V與2.4V之間的是非高非低的中間電平。
這樣，在實際應用中，假設單片機外部中斷引腳INT0輸入一路由＋5V下降到0V的下降沿信號，單片機在某個時鐘周期采樣INT0引腳得到2.4V的 高電平；而在下一個時鐘周期到來進行采樣時，由于實際的外部輸入中斷觸發信號由高電平變?yōu)榈碗娖酵枰欢ǖ臅r間，因此，檢測到的可能并非真正的低電平 （小于0.7V），而是處于低電平與高電平之間的某一中間電平，即0.7~2.4V的某一電平。對于這種情況，單片機是否會依然置位中斷觸發標志從而 引發中斷呢？關于這一點，國內的絕大部分教材以及單片機生產商提供的器件資料都沒有給予準確的定義，但在實際應用中這種情況確實會碰到。
以美國Analog公司生產的運算放大器芯片AD708為例，其轉換速率（slewrate）為0.3V/μs,在由AD708芯片組成的比較器電路中， 其輸出方波的下降沿由2.4V下降到0.7V，所需時間約為：(2.4V-0.7V)/0.3V·μs-1=4.67μs。即需要 約4.67μs的過渡時間，下降沿才真正地由高電平下降為低電平，在實際應用電路中，這個下降時間往往可達10μs以上。對于精密的測量系統，這么 長的不確定時間是無法接受的，因此，有必要對單片機邊沿中斷觸發時刻進行精確的測定。
2、測試波形的設計與分析
為了測定MCS51單片機下降沿觸發的實際時刻，使用Agilent公司生產的型號為33250A的80MHz函數/任意波形發生器（function/arbitrarywaveformgenerator）,產生出如圖1所示的周期為20ms的周期波形。
圖1周期為20ms的周期波形
將該波形通過單片機的外部中斷0輸入，可以測出下降沿中斷觸發的實際時刻，下面對該波形進行具體分析。建立如圖2所示的直角坐標。

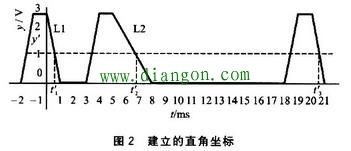

圖2建立的直角坐標設

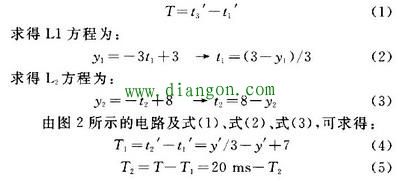

圖2所示波形的周期為T，單片機在電壓下降到y(tǒng)=y′時刻觸發中斷，t1′、t2′、t3′分別為前后周期的中斷觸發時刻，則有：
將 以上波形由單片機外部中斷0輸入，選擇邊沿觸發方式，通過中斷服務程序測取T1或者T2的值，從而可求出中斷發生時刻的電平值y′，即邊沿觸發中斷的實際 時刻。在使用單片機對中斷時刻進行測量時，使用兩個計數器，均設為方式1(16位計數方式)。其中，第一個計數器用于記錄從程序開始執行到第一個下降沿到 來所經歷的時間，第二個計數器用來記錄程序開始執行到第二個下降沿到來所經歷的時間，將兩個計數器的計數值相減便可以得到兩個下降沿之間的時間間隔。由前 面的分析可知，該時間間隔可能有兩種情況：一種是T1時間，即t1′與t2′之間的時間間隔；另一種是T2時間，即t2′與t3′之間的時間間隔。其 中，T1＋T2＝T，T1時間要小于T2時間。通過測量得到T1或者T2時間,利用式(4)便可求得下降沿觸發中斷時刻的實際電平。
3、測試流程和相應的單片機程序
該單片機的中斷服務程序流程如圖3所示。
相應的中斷服務程序為：
INCR1
MOVA,R1
CJNEA,#01H,SEC
CLRTR0
MOV20H,TL0
MOV21H,TH0
CLRIE0
RETI
SEC:CLRTR1
MOV22H,TL1
MOV23H,TH1
CLREX1
CLREX0
RETI
由于程序執行有一定的延時，在中斷返回后，還需對兩個計數器的輸出值進行校正。本實驗采用偉福公司生產的H51/L仿真器為單片機測量系統，測得T1值為6.514ms，由式(4)可得：y′=0.729V，即當y′約為0.73V時，單片機下降沿觸發中斷。
