80C51系統單片機的顯示接口技術

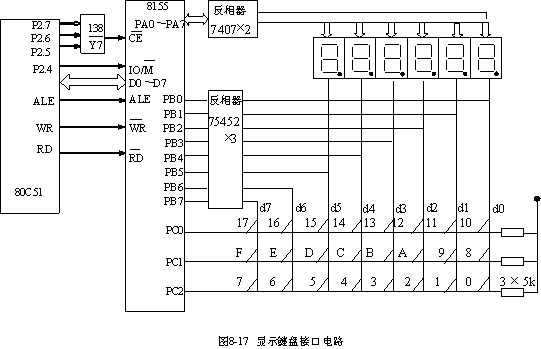

80C51系統單片機的顯示鍵盤接口電路是多種多樣，常用的顯示鍵盤接口芯片是8155，F(xiàn)介紹8155作為顯示鍵盤接口的電路，如圖8-17所示。
1．80C51與8155的連接
80C51與8155接連方法如圖8-17所示，與8.6節8155并行接口中連接方法相同。由8.6節可知，按圖8-17所示連接方法，8155命令寄存器與A、B、C口地址分別為FF20H～FF25H。
2．顯示電路
用8155的PA0～PA7通過反相放大器7407與八段管的8個引腳a～h連接，因此，8155PA口為字形口，其地址為FF21H。用8155的PB0～PB7通過反相放大器75452與6個八段管的共陰極DG0～DG5連接。因此，8155PB口為位選口，其地址為FF22H。
單片機采用6或8個八段顯示管作為其顯示器，有關八段管的工作原理及顯示電路在第四章的4.5節介紹過。在4.5節中采用74LS373鎖存器作為字形接口與位形接口。在本節中將使用8155的PA與PB口作為字形口與位形口。
3．顯示驅動程序
（1）基本思想
將要顯示的6個數存放在顯示緩沖區79H～7EH單元中，將0～F這16個數的字形碼存放在首地址為CODE的程序存儲區。從顯示緩沖區取出要顯示數送入累加器A，通過變址尋址指令MOVC A,@A+PC將顯示數轉換成對應的字形碼。再將字形碼由A送入字形口PA，位形碼送入位選口PB，即可顯示緩沖區中對應的數字。采用動態掃描法，則可將79H～7EH中6個數在6個八段管DG0～DG5上顯示出來。

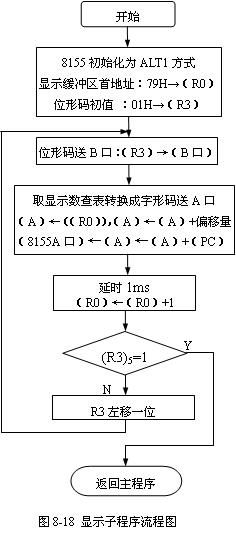

（2）顯示子程序流程圖如圖8-18

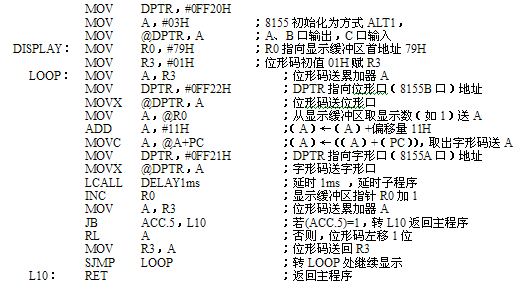

（3）顯示子程序
程序存儲區中字形表:
CODE： DB 0C0H,0F9H,0A4H,0B0H,99H ；0~4的字形碼
DB 92H,82H,0F8H,80H,90H,88H ；5~A的字形碼
DB 83H,0C6H,0A1H,86H,8EH ；B~F的字形碼
