80C51單片機串行口寄存器結構

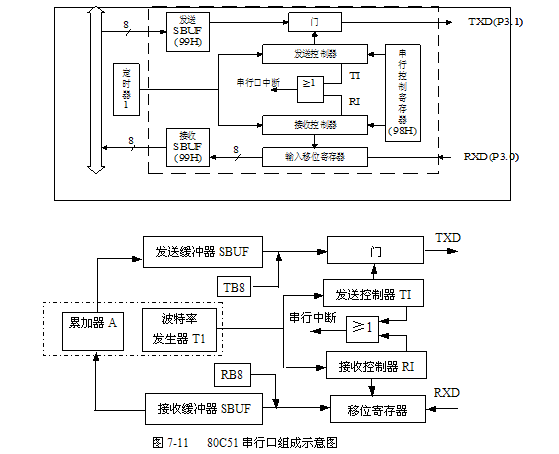

80C51單片機串行口是由發送緩沖寄存器SBUF、發送控制器、發送控制門、接收緩沖寄存器SBUF、接收控制寄存器、移位寄存器和中斷等部分組成。1．SBUF
在邏輯上，SBUF只有一個，既表示發送寄存器，又表示接收寄存器。具有同一個單元地址99H。在物理上，SBUF有兩個，一個是發送寄存器，另一個是接收寄存器。在邏輯上，SBUF只有一個，既表示發送寄存器，又表示接收寄存器。具有同一個單元地址99H。在物理上，SBUF有兩個，一個是發送寄存器，另一個是接收寄存器。
2．控制寄存器
與串行通信有關的控制寄存器共有三個。
（1）串行控制寄存器SCON
SCON是80C51的一個可位尋址的專用寄存器，用于串行數據通信的控制。單元地址98H,位地址9FH-98H。寄存器及位地址表示如下：
位址址<?XML:NAMESPACE PREFIX = O /> | 9F | 9E | 9D | 9C | 9B | 9A | 99 | 98 |
位符號 | SM0 | SM1 | SM2 | REN | TB8 | RB8 | TI | RI |
①SM0 SM1--- 串行口工作方式選擇位

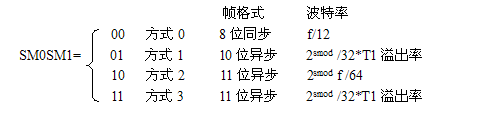

串口4種工作方式不同之處在于其通信協議不同，即幀格式與波特率的不同。4種工作方式與其對應的幀格式與波特率如下：
其中，SMOD為電源控制寄存器PCON 的最高位，f為系統主頻，T1溢出率的概念在后文中介紹。
②SM2--- 多機通信控制位
在進行多機通信時，需要用SM2控制從機是準備接收地址還是接收數據。當串行口以方式2或方式3接收時，若SM2=1，則只有當接收到的第九位數據(RB8)為1，才將接收到的前8位地址送入SBUF，并置位RI產生中斷請求；否則，將接收到的8位地址丟棄。而當SM2=0時，則不論第九位數據為0還是為1，都將前8位數據裝入SBUF中，并產生中斷請求。在方式0，1時，SM2必須為0。
③REN--- 允許接收位
REN位用于對串行數據的接收進行控制：
REN=0 禁止接收
REN=1 允許接收
該位由軟件置位或復位。
④TB8 --- 發送數據的第9位
在方式2和方式3時，TB8是發送的第9位數據。在多機通信中，以TB8位的狀態表示主機發送的是地址還是數據；TB8=0為數據，TB8=1為地址。該位由軟件置位或復位。
⑤RB8--- 接收數據位的第9位數據
在方式2或方式3時，RB8存放接收到的第9位數據，代表著接收的某種特征，故應根據其狀態對接收數據進行操作。
⑥TI --- 發送中斷標志
當方式0時，發送完第8位數據后，該位由硬件置位。在其它方式下，于發送停止位之前，由硬件置位。因此TI=1，表示幀發送結束，其狀態既可供軟件查詢使用，也可請求中斷。TI位由軟件清0。
⑦RI --- 接收中斷標志
當方式0時，接收完第8位數據后，該位由硬件置位。在其它方式下，當接收到停止位時，該位由硬件置位。因此RI=1，表示幀接收結束。其狀態既可供軟件查詢使用，也可以請求中斷。RI位由軟件清0。
（2）電源控制寄存器PCON
PCON主要是為CHMOS型單片機的電源控制而設置的專用寄存器。單元地址為87H。其內容如下：
在HMOS的單片機中，該寄存器中除最高位之外，其它位都是虛設的。最高位（SMOD）是串行口波特率的倍增位，當SMOD=1時串行口波特率加倍。系統復位時，SMOD=0。PCON寄存器不能進行位尋址，因此表中寫了“位序”而不是“位地址”。
