80C51單片機復位及復位電路
復位是使CPU和系統中其他部件都處于一個確定的初始狀態，并從這個狀態開始工作。1、復位結構
/1 80C51復位結構
80C51復位結構如圖1所示，此處的復位引腳只是單純地稱為RST而不是RST/VPD，因為CHMOS型單片機的備用電源也是由VCC引腳提供的。
無論是HMOS型還是CHMOS型的單片機，在振蕩器正在運行的情況下，復位是靠在RST/VPD引腳加持續2個機器周期（即24個振蕩周期）的高電平來實現的。在RST引腳出現高電平后的第二個周期執行內部復位，以后每個周期重復一次，直至RST端變低電平。 2 復位電路及復位操作單片機的復位有上電復位和按鈕手動復位兩種。如圖2（a）所示為上電復位電路，圖所示為上電按鍵復位電路。

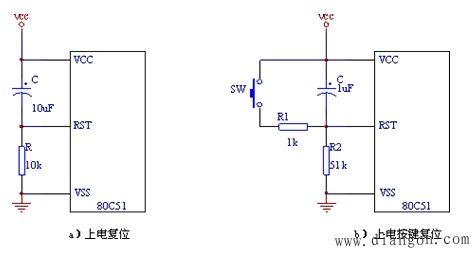

圖2 80C51復位電路
上電復位是利用電容充電來實現的，即上電瞬間RST端的電位與VCC相同，隨著充電電流的減少，RST的電位逐漸下降。圖2 (a)中的R是施密特觸發器輸入端的一
個10KΩ下拉電阻，時間常數為10×10-6×10×103=100ms。只要VCC的上升時間不超過1ms，振蕩器建立時間不超過10ms，這個時間常數足以保證完成復位操作。上電復位所需
的最短時間是振蕩周期建立時間加上2個機器周期時間，在這個時間內RST的電平應維持高于施密特觸發器的下閾值。
上電按鍵復位2（b）所示。當按下復位按鍵時，RST端產生高電平，使單片機復位。 復位后，其片內各寄存器狀態見表，片內RAM內容不變。
表 復位后內部寄存器狀態
寄存器<?XML:NAMESPACE PREFIX = O /> | 內容 | 寄存器 | 內容 |
PC | 0000H | TCON | 00H |
ACC | OOH | TL0 | 00H |
PSW | 00H | TH0 | 00H |
SP | 07H | TL1 | 00H |
DPTR | 0000H | TH1 | 00H |
P0~P3 | 0FFH | SCON | 00H |
IP | ××000000B | SBUF | 不定 |
IE | 0×000000B | PCON | 0×××0000B |
TMOD | 00H | | |
由于單片機內部的各個功能部件均受特殊功能寄存器控制，程序運行直接受程序計數器PC指揮。表中各寄存器復位時的狀態決定了單片機內有關功能部件的初始狀態。
另外，在復位有效期間（即高電平），80C51單片機的ALE引腳和
引腳均為高電平，且內部RAM不受復位的影響。
